コールドフレックス耐久性の科学: 1000D 弾道 TPU と氷点下のシナリオにおける縫い目の完全性

標準の室温仕様書に基づいて頑丈なドライバッグを指定することは、よくある調達ミスです。 25°C では、ほとんどの市販の熱可塑性ポリウレタン (TPU) フィルムが優れた引張強度と弾性を示します。戦術捜索救助 (SAR) または外洋海洋展開で運用環境が -30°C に低下すると、材料物理学が完全に変化します。柔軟なバリアは脆い障壁になります。

当社内の重要な機器をエンジニアリングするサプライチェーン管理者向け水中ドライバッグガイド (柱ロードマップ)、氷点下での展開に耐えるには、低温結晶化を理解する必要があります。荷物を積んだバッグを凍った地面に落としたり、波の高さにしっかりと縛り付けられたりした場合、布地がきれいに裂けてしまうことはほとんどありません。高周波ウェルドラインに沿った界面せん断破壊です。そこが、標準的な屋外グレードの製造では失敗する点です。

ガラス転移の盲点: ポリエステルとポリエーテル TPU

工場現場では、ジェネリック契約ショップはすべての TPU コーティングを同等に扱います。彼らは生地のデニールに重点を置き、大規模な 1000D バリスティック ウィーブを選択し、その織りにラミネートされたポリマー マトリックスの化学配合を完全に無視しています。

ポリエステルベースの TPU コーティングは、標準的な機械的摩耗テストで優れた性能を発揮します。ただし、ガラス転移温度 (ポリマー マトリックスが柔軟なゴム状の状態から硬くて脆いガラス構造に転移する点) は高いことで有名で、多くの場合 -15°C 付近にあります。氷点下の高山や海洋環境にさらされると、ポリエステル分子鎖は可動性を失います。繰り返し屈曲すると、コーティング層自体に微小亀裂が発生し、ベース繊維からの急速な機械的剥離につながります。

戦術および捜索救助活動には、特殊なポリエーテルベースの TPU 配合物が必要です。ポリエーテルの化学構造は、-40℃以下まで分子セグメントの移動性を維持します。この低温の柔軟性は、当社の分析で説明されている過酷な物理的力に耐えなければならない機器にとっては譲れません。波の高さに耐えるマリングレードのデッキドライバッグ。この材料の基礎がなければ、任務が完了するずっと前に、防水バリアは屈曲線に沿って亀裂が入ってしまいます。

エッジ遷移応力集中の物理

RF 溶接されたドライバッグの縫い目の境界面は、製造サイクル中に大きな熱力学的ストレスを受けます。 27.12 MHz の高周波処理中に、TPU の極性分子が励起され、層が内側から外側に溶けてモノリシックな分子構造が形成されます。

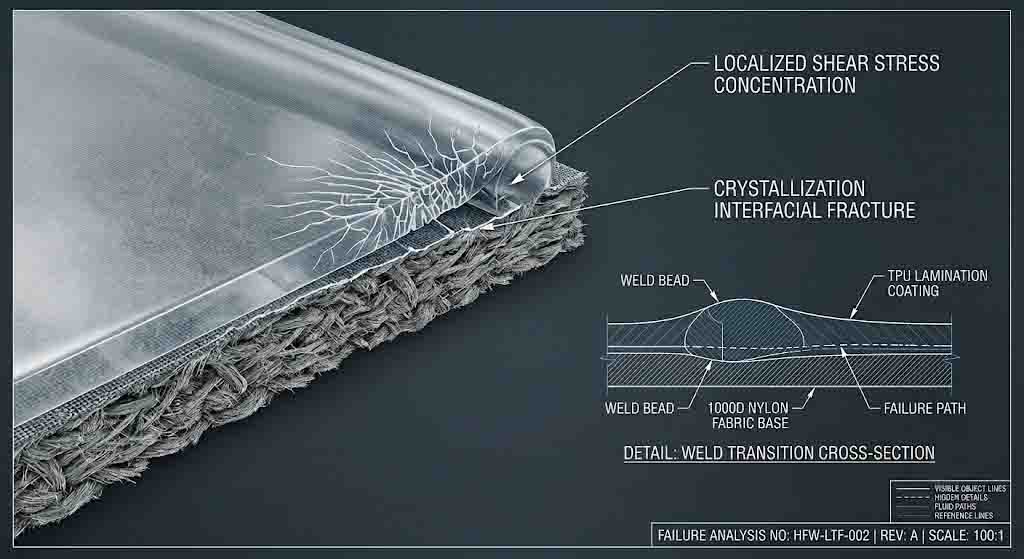

危険ゾーンは、溶接部分が溶接されていないフレキシブル シェルと接する正確なライン、つまりエッジの移行部分です。特注で機械加工された真鍮ダイ全体の空気圧分布が 1 ミリメートルの何分の 1 であれ、この境界で微細な薄層化が生じます。氷点下条件では、材料が急速な減速や衝撃荷重を受けると、このマイクロステップが激しい応力集中部として機能します。脆いポリマーマトリックスは弾性変形によってエネルギーを散逸させることができません。境界線で瞬時にせん断されますが、当社はこの重大な故障メカニズムを当社の特殊なソリューションを通じて継続的に排除しています。戦術的な防水ギアの製造プロトコル.

溶接後の熱安定化による層間剥離の防止

電磁場がオフになった瞬間に RF 溶接ダイから空気圧を解放すると、潜在的なシーム破損が発生します。ポリマー鎖が高周波で溶融する場合、接合部を適切に位置合わせして応力を軽減するために、持続的な圧縮下での特定の冷却滞留サイクルが必要です。

この冷却サイクルを 0.5 秒短縮すると、工場のスループットは向上しますが、溶接部内に大きな残留せん断応力が閉じ込められます。その継ぎ目が極度の低温衝撃にさらされると、内部応力が外部環境負荷と結合し、目に見える外部衝撃がなくても自然発生的な亀裂が引き起こされます。当社の車両および戦術用バッグの生産ラインは、溶接後の自動熱安定化を実装しています。真鍮の工具は、温度がポリマーの再結晶化閾値を下回るまで溶融層を正確な圧縮下に保持し、均一な分子結合を確保し、次のような過酷な用途に要求される厳しい振動耐性に耐えることができます。ハードコアモーターサイクルラリーラゲッジエンジニアリング.

低温シームの信頼性の検証

模擬現場での酷使を想定して品質指標を証明できない工場は、単なる推測にすぎません。目視検査では、重い 1000D 弾道ウェルド ラインの内側に隠れた内部の微小なボイドやポリマーの結晶化脆性を特定することはできません。

当社では、製造工程から材料クーポンを抽出し、特殊な環境チャンバー内で周期的な低温動的屈曲試験を行うことで、極限環境でのビルドを検証します。冷間調整後、これらのサンプルは、当社の内部基準に基づいて、破壊的 T ピール試験と静水圧破裂試験を受けます。1.0 Bar 静水圧試験規格。合格基準は 2 つで、-30°C で 10,000 回の連続屈曲サイクルで微小亀裂がゼロであること、およびピーク加圧下でシーム界面を通る流体の移動が絶対にゼロであることです。この妥協のない検証ループにより、グローバル調達ディレクターに監査可能な障害ゼロの構造セキュリティが提供されます。
