27.12MHz HF溶接

防水性能はコーティングだけでは生まれません。プロ仕様のドライバッグ、防水バックパック、クーラーバッグ、およびテクニカルアウトドア用品にとって、最も重要な要素はすべての縫い目の完全性です。

でシーロック (イー・フーロン)、高度なを使用します27.12MHz 高周波 (HF) 溶接技術シームレスな分子結合による防水製品の製造。従来のステッチや表面加熱方法とは異なり、HF 溶接は TPU と PVC コーティングされた素材を永久に融合させ、厳しい屋外環境向けに設計された気密性と防水性の継ぎ目を形成します。

25 年以上の防水バッグ製造経験を持つ当社のエンジニアリング チームは、制御された HF 溶接パラメータ、精密溶接金型、複数段階の品質検査を適用して、信頼性の高い OEM および ODM 防水ソリューションを世界的なアウトドア ブランドに提供しています。

27.12MHz高周波溶接とは何ですか?

高周波（HF）溶接、としても知られています高周波 (RF) 溶接は、電磁エネルギーを使用して熱可塑性材料を接合する高度な製造プロセスです。

熱が外面から材料に伝わる従来のヒートシールとは異なり、HF 溶接では誘電加熱によってポリマー構造の内部に熱が発生します。これにより、TPU 層が柔らかくなり、外面を損傷することなく均一に融合することができます。

その結果、接着による接続や機械的な取り付けは行われません。その代わり、溶接部は一体化した材料構造となり、高い防水信頼性と優れた機械的強度を実現します。

27.12MHz HF 溶接はどのように機能しますか?

HF溶接の動作原理は次のとおりです。誘電加熱。 TPU または PVC ベースの材料が 2 つの溶接電極の間に配置されると、高周波電磁場が生成されます。

1. 材料の極性分子は電磁エネルギーに反応する

TPU などの熱可塑性材料には極性分子構造が含まれています。 27.12 MHz の電磁場下では、これらの分子は交流電場に応じて配向を急速に変化させます。

この分子の動きにより内部摩擦が生じ、溶接領域全体に均一に熱が発生します。熱は材料の内部から発生するため、接合プロセスは外部加熱方法と比較してより深く安定した融合を実現します。

2. 分子融合により防水性のある縫い目が作成される

温度が必要な融点に達すると、精密溶接金型を通して圧力が加えられます。軟化した TPU 層は結合し、冷却されて永久的な結合構造になります。

このプロセスにより、以下によって引き起こされる一般的な漏洩リスクが排除されます。

• 縫製工程で発生する針穴
• 接着剤の不均一な分布
• 表面のみの接着
• 生地層間の微細な隙間

カヤック、ダイビング、​​釣り、キャンプ、海洋用途向けに設計された防水バッグの場合、この分子レベルの接着は重要な利点をもたらします。

Sealock が標準の溶接法の代わりに 27.12 MHz を使用する理由

すべての溶接技術が同じパフォーマンスを提供するわけではありません。周波数の選択、機械の安定性、溶接圧力、および材料の制御は、継ぎ目の信頼性に直接影響します。

27.12MHz国際的に認められた工業用周波数であり、工業用繊維を加工する際に安定したエネルギー分布と優れた制御を提供するため、耐久性の高い熱可塑性プラスチック溶接用途に広く使用されています。

HF 溶接とヒートシール: 違いは何ですか?

防水材の接合にはヒートシールと高周波溶着が使われますが、その動作原理は全く異なります。

従来のヒートシールでは、熱が外表面から素材に伝わります。このプロセスは、温度制御、加熱時間、オペレーターの経験に大きく依存します。過度の熱により、TPU コーティングが損傷したり、柔軟性が低下したり、結合領域が弱くなったりする可能性があります。

27.12MHz HF 溶接では、誘電エネルギーによって内部で熱が発生します。これにより、素材本来の柔軟性や耐久性を維持しながら、溶着部全体が均一に融着することが可能となります。

HF 溶接と縫製: 防水バッグにシームレスな接着が必要な理由

縫製は依然としてテキスタイルバッグの最も一般的な製造方法の 1 つです。ただし、針を貫通するたびに、材料の構造に小さな穴が生じます。

日常的に使用するバックパックの場合、ステッチは許容される場合があります。しかし、カヤック、ダイビング、​​釣り、海洋環境で使用されるプロ仕様の防水製品では、縫い目からの漏れ防止が最優先事項となります。

HF溶接は素材を直接接合することで針穴をなくします。防水工法と組み合わせることで、溶接された縫い目が水の浸透に対するより優れた保護を提供します。

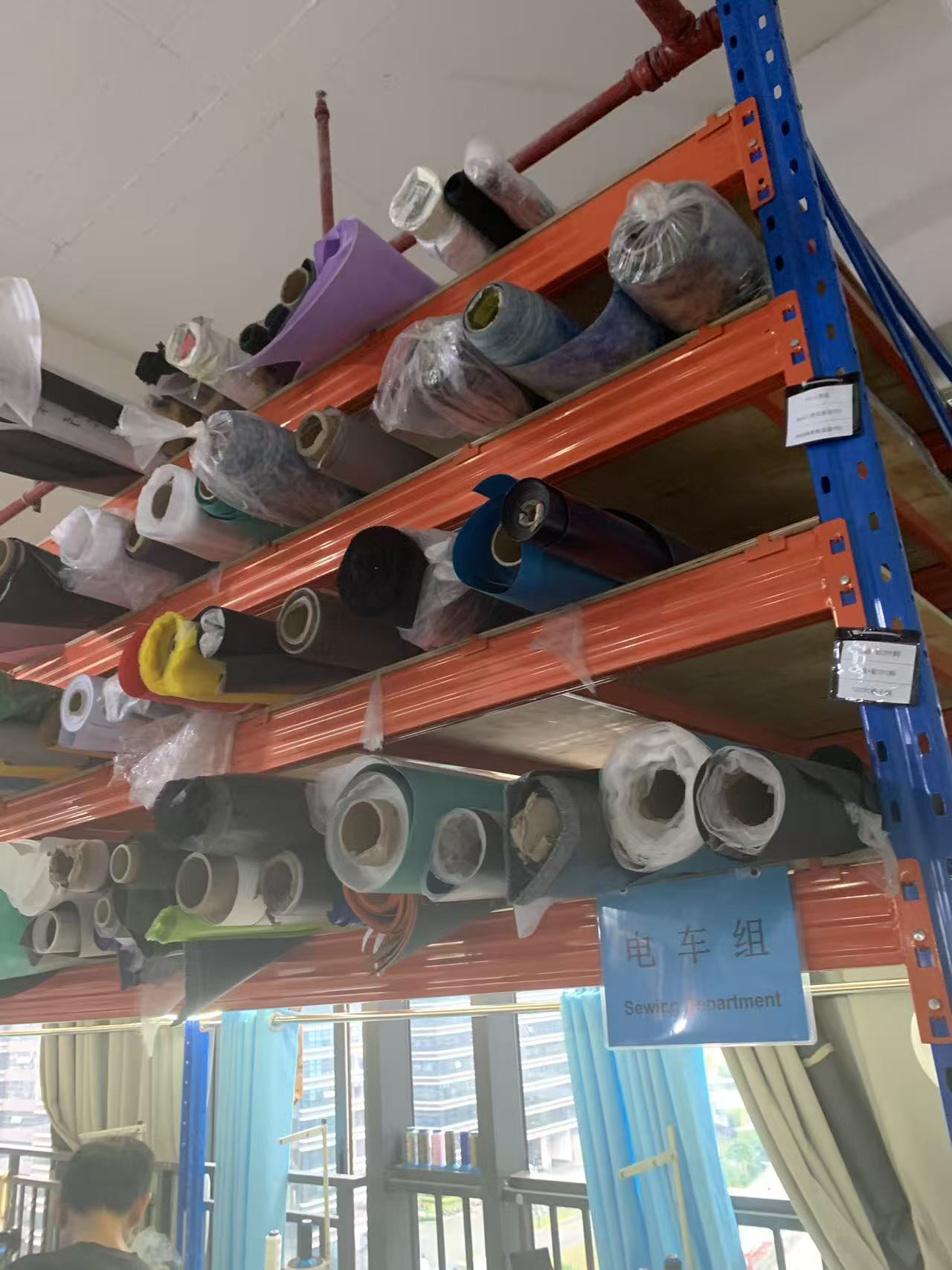

27.12MHz HF溶接に対応した材質

HF 溶接のパフォーマンスは材料の適合性に依存します。 Sealock では、溶接プロセスが幅広い防水テクニカルファブリック向けに最適化されています。

TPU（熱可塑性ポリウレタン）

TPUは柔軟性、耐摩耗性、防水性に優れているため、HF溶接に最適な素材の一つです。

防水バッグに使用される一般的な TPU 構造は次のとおりです。

• 840D TPU複合生地
• 600D TPU コーティングされたポリエステル
• 420D TPU 軽量生地
• TPUメッシュと透明TPUウィンドウ素材

PVC防水生地

PVC コーティングされた生地は、優れた耐摩耗性とコスト効率を備えているため、頑丈なドライバッグや屋外用具に広く使用されています。

• 500D PVC防水生地
• 1000D PVC ターポリン
• PVCメッシュ強化生地

HF溶接技術による防水製品

27.12MHz HF 溶接は、継ぎ目の信頼性が重要な業務用防水機器に広く適用されています。

1. 防水ドライバッグ

ドライバッグは、カヤック、ラフティング、セーリング、屋外探検中に完全な防水保護を必要とします。 HF 溶接された縫い目は、繰り返し水圧にさらされた場合でも水の侵入を防ぎます。

2. 防水バックパック

オートバイのライダー、通勤者、アウトドアの専門家にとって、溶接された防水バックパックは電子機器、書類、個人用装備を保護します。

3. 防水ダッフルバッグ

旅行、ダイビング、​​遠征などの用途に使用される大容量の防水ダッフル バッグは、より強力な溶接構造の恩恵を受けています。

4. ソフトクーラーバッグ

TPU溶着ソフトクーラーバッグは断熱性能を高め湿気の侵入を防ぐために気密構造が必要です。

• ドライバッグ
• 防水バックパック
• 防水ダッフルバッグ
• ソフトクーラーバッグ
• バイク用防水バッグ
• アウトドア用品バッグ

Sealock HF 溶接の製造プロセス

高品質の防水製品には、高度な設備以上のものが必要です。溶接プロセスは、材料の準備から最終検査まで管理する必要があります。

Sealock の 27.12 MHz HF 溶接製造能力

高度な溶接技術には、同様に高度な製造管理が必要です。 Sealock (Yi Fu Long) では、HF 溶接は単一の生産ステップとして扱われません。これは、機器の校正、溶接パラメータ、オペレーターのトレーニング、最終検査を含む完全なエンジニアリング システムとして管理されます。

Sealock は 25 年以上の防水屋外製品製造の経験を活かし、さまざまな素材、厚さ、製品構造に合わせた標準化された溶接手順を開発しました。

• 27.12MHz工業用高周波溶接機
• 複数のHF溶接生産ライン
• 精密真鍮溶接金型
• 制御された溶接圧力とエネルギー設定
• 専門的な QC 検査手順

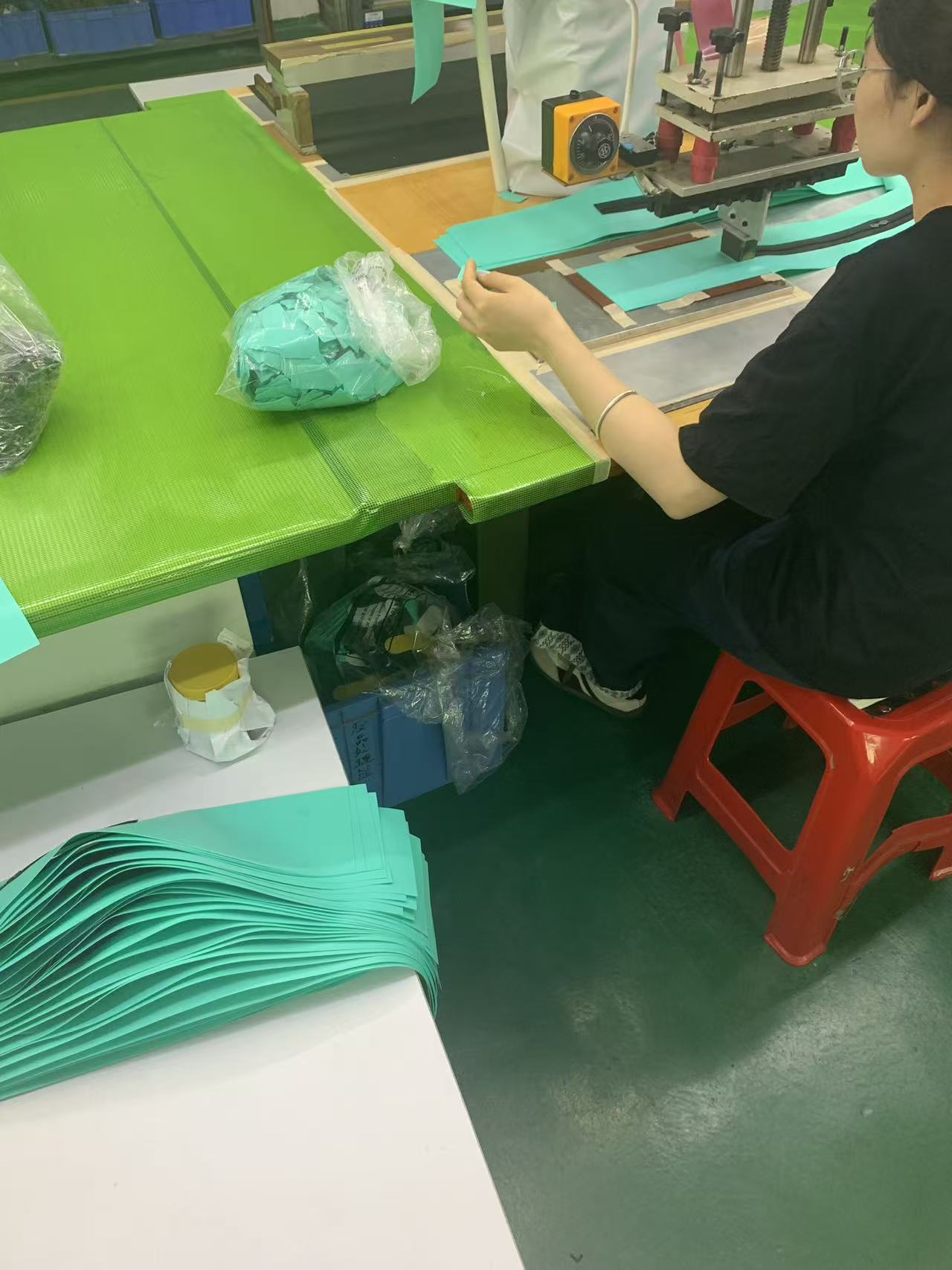

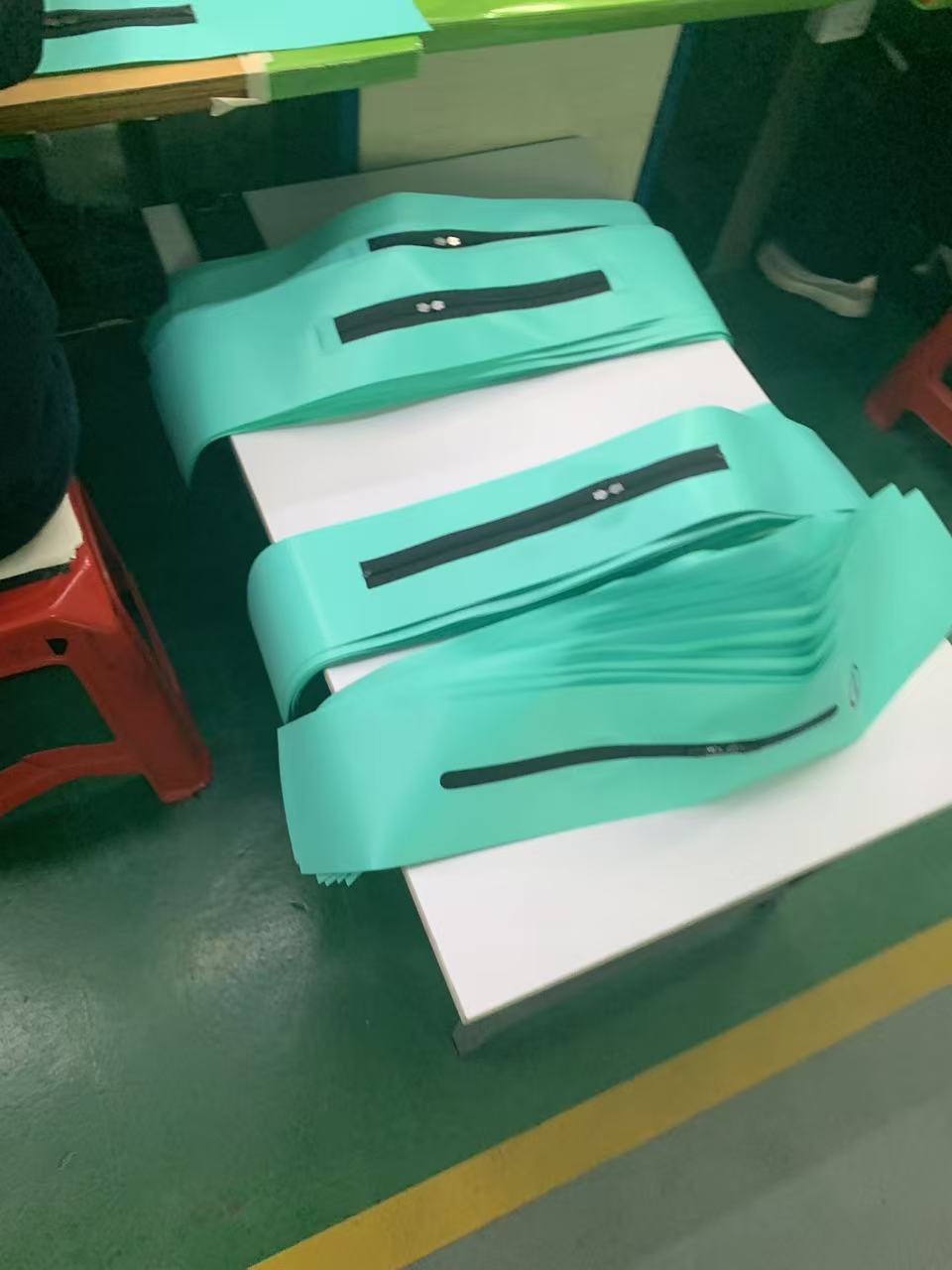

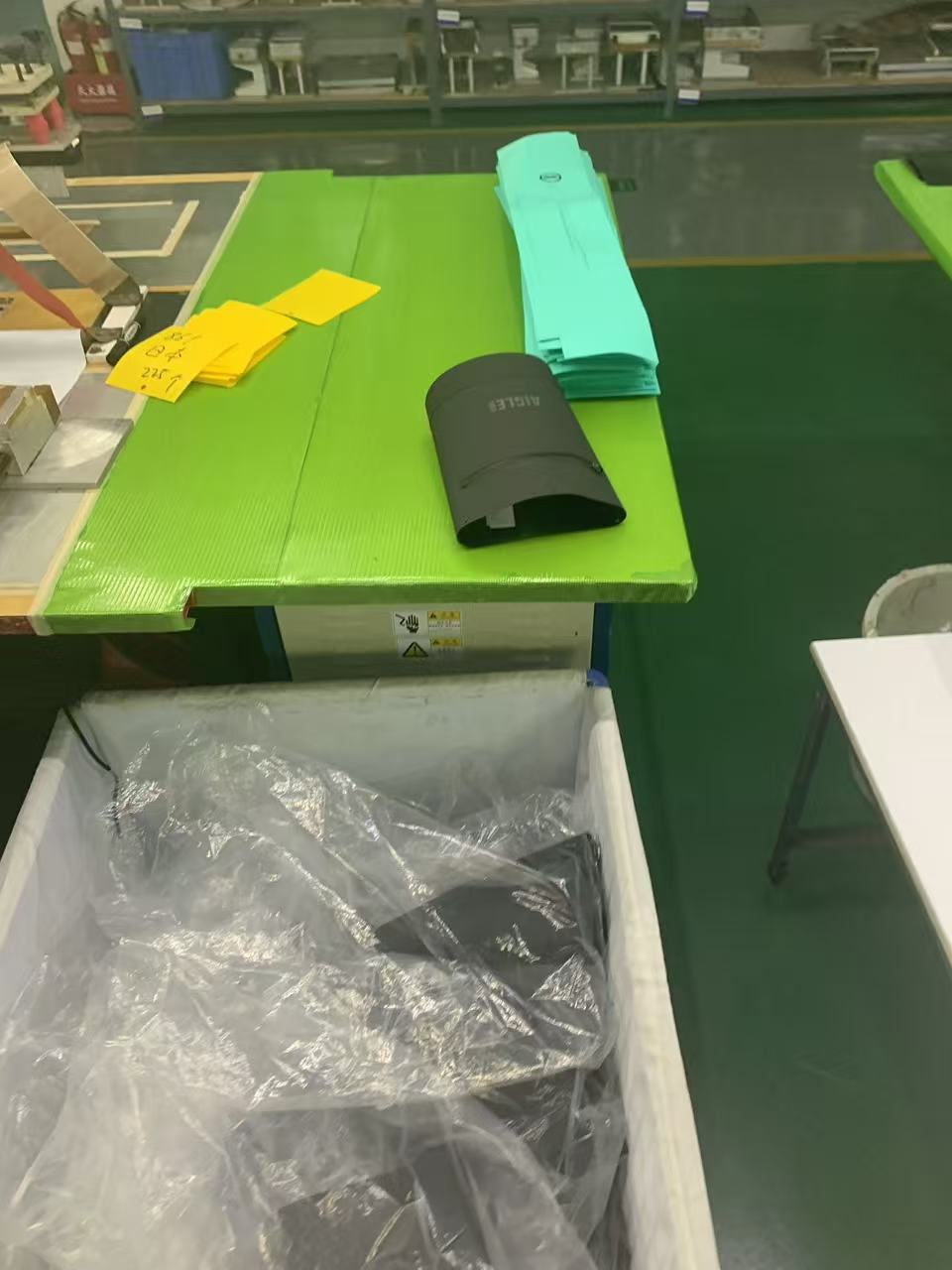

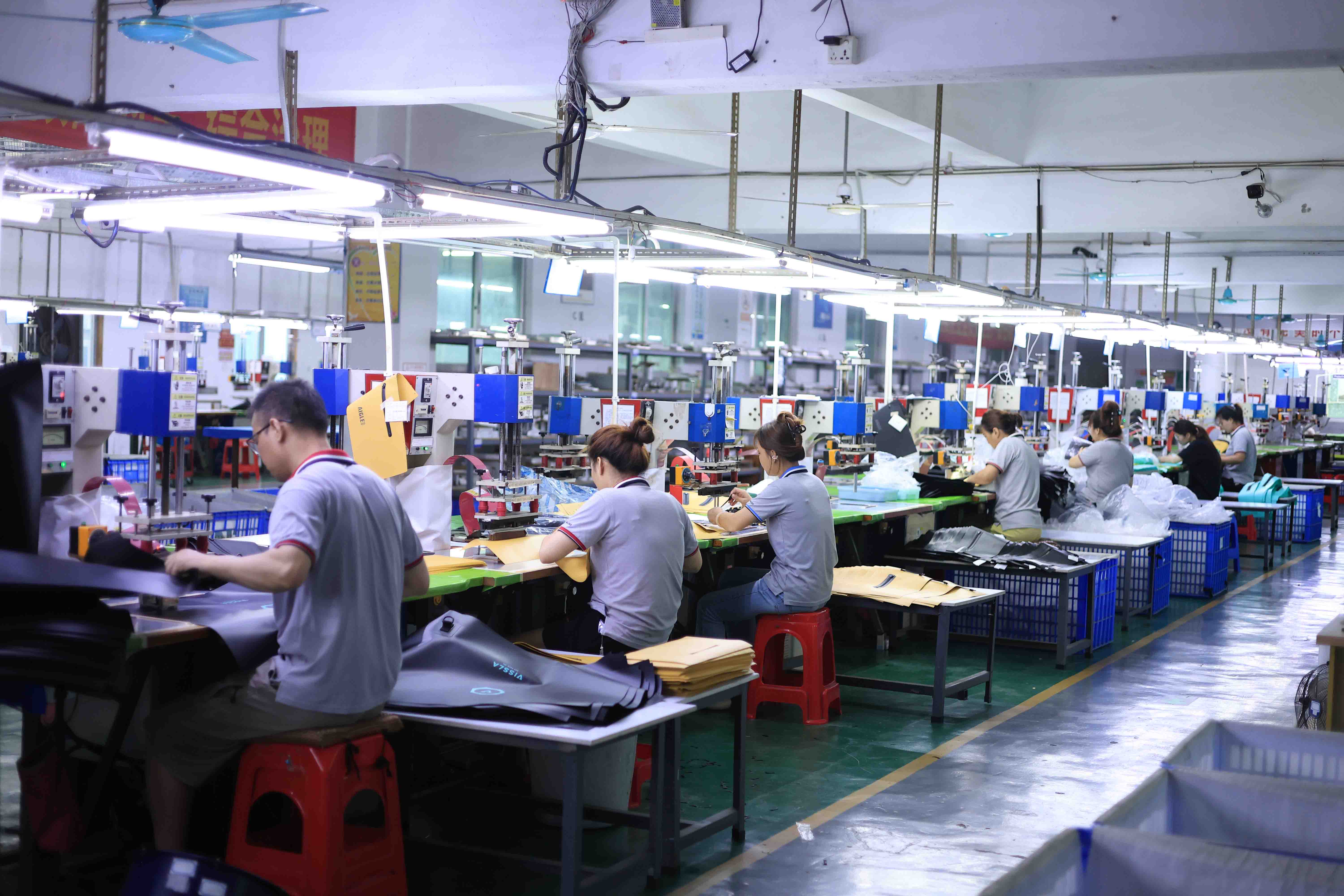

図3：高周波溶接防水製品を備えたシーロック生産ライン。

精密溶接金型: 一貫したシーム品質の鍵

HF 溶接の製造では、溶接ダイスが継ぎ目の外観、強度、一貫性に直接影響します。

シーロックでは、各製品の構造に合わせて設計された精密な真鍮溶接金型を使用しています。ダイは溶接圧力の分布を制御し、すべての継ぎ目に均一な電磁エネルギーが確実に伝わるようにします。

これは、次のような複雑な防水製品の場合に特に重要です。

• 曲線状の縫い目
• 複数の生地層
• 応力領域を強化
• 透明なTPUウィンドウ
• 耐久性の高い 840D TPU 素材

手作業による接合方法と比較して、高精度 HF 溶接ダイスは大量生産時の再現性を向上させ、サンプル間や大量注文間のばらつきを軽減します。

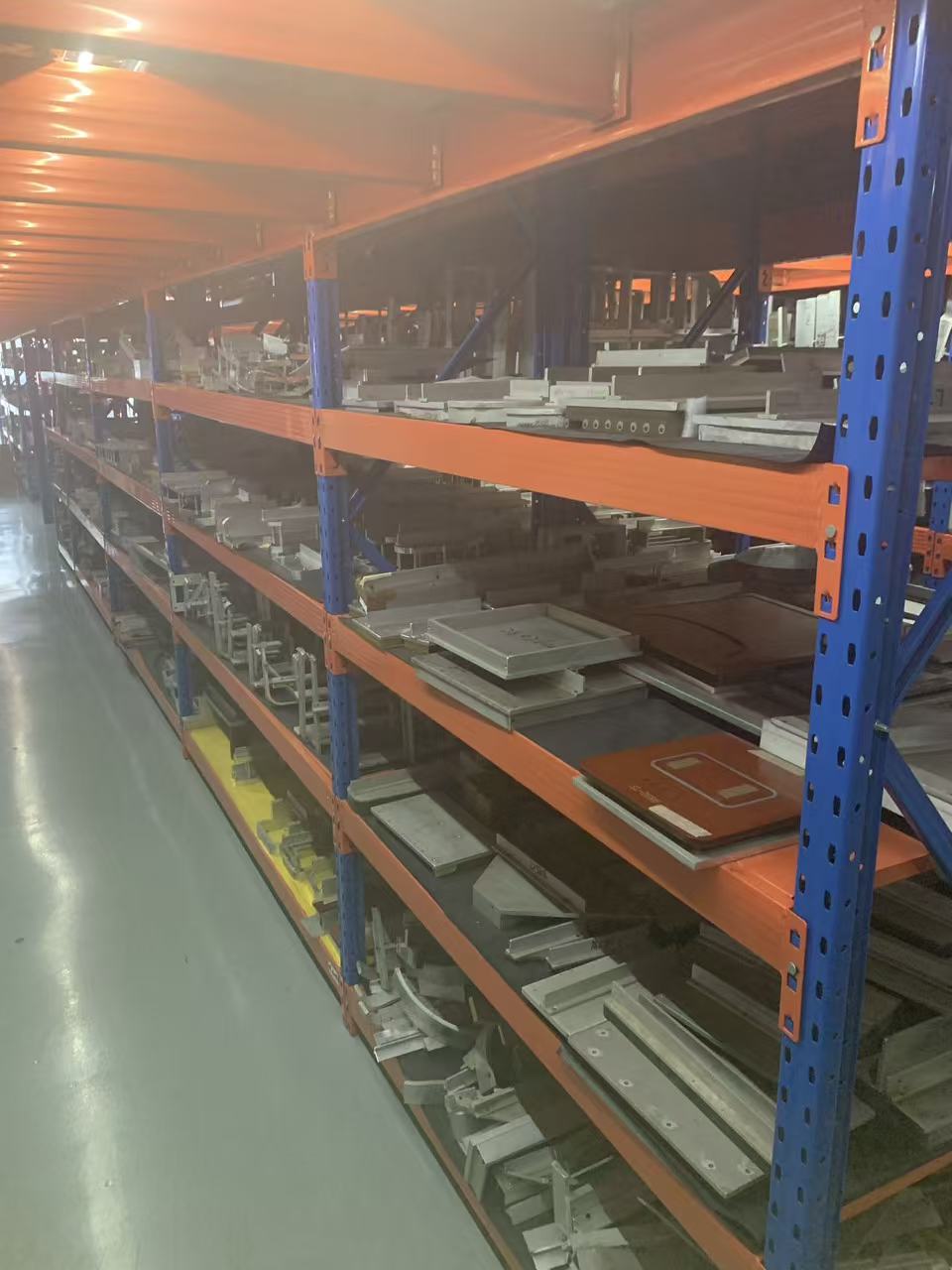

図 4: カスタム真鍮溶接ダイスにより、安定した HF 溶接パフォーマンスが保証されます。

品質管理システム: 材料検査から現実世界でのシミュレーションテストまで

防水性能は製品の信頼性の一部にすぎません。プロの屋外用機器は、繰り返しの使用、輸送時の衝撃、機械的ストレス、環境への曝露、長期の摩耗に耐える必要があります。

Sealock では、品質管理は、入荷した材料の検査から最終製品のシミュレーション テストに至るまで、製造プロセス全体をカバーしています。防水性能、縫い目強度、耐久性、外観安定性、輸送信頼性などを評価する試験装置です。

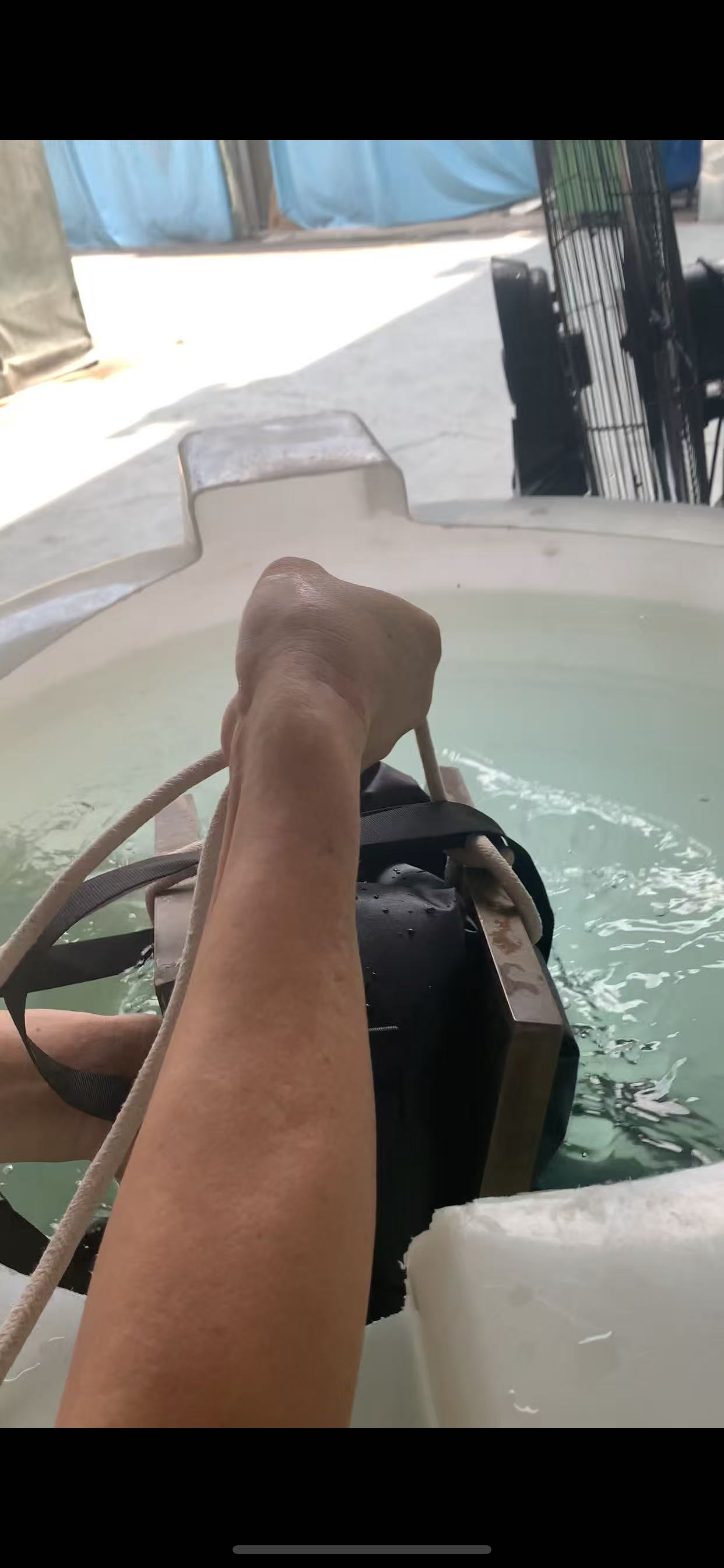

1. 静水圧試験

静水圧試験では、溶接継ぎ目が制御された条件下で外部の水圧に耐えられるかどうかを評価します。

このテストは、継続的に水にさらされることが予想されるドライバッグ、防水バックパック、ダイビングバッグ、海洋用具にとって特に重要です。

• HF溶接シームの防水性能の検証
• 潜在的な漏れ箇所の検出
• プロの屋外用途の検証

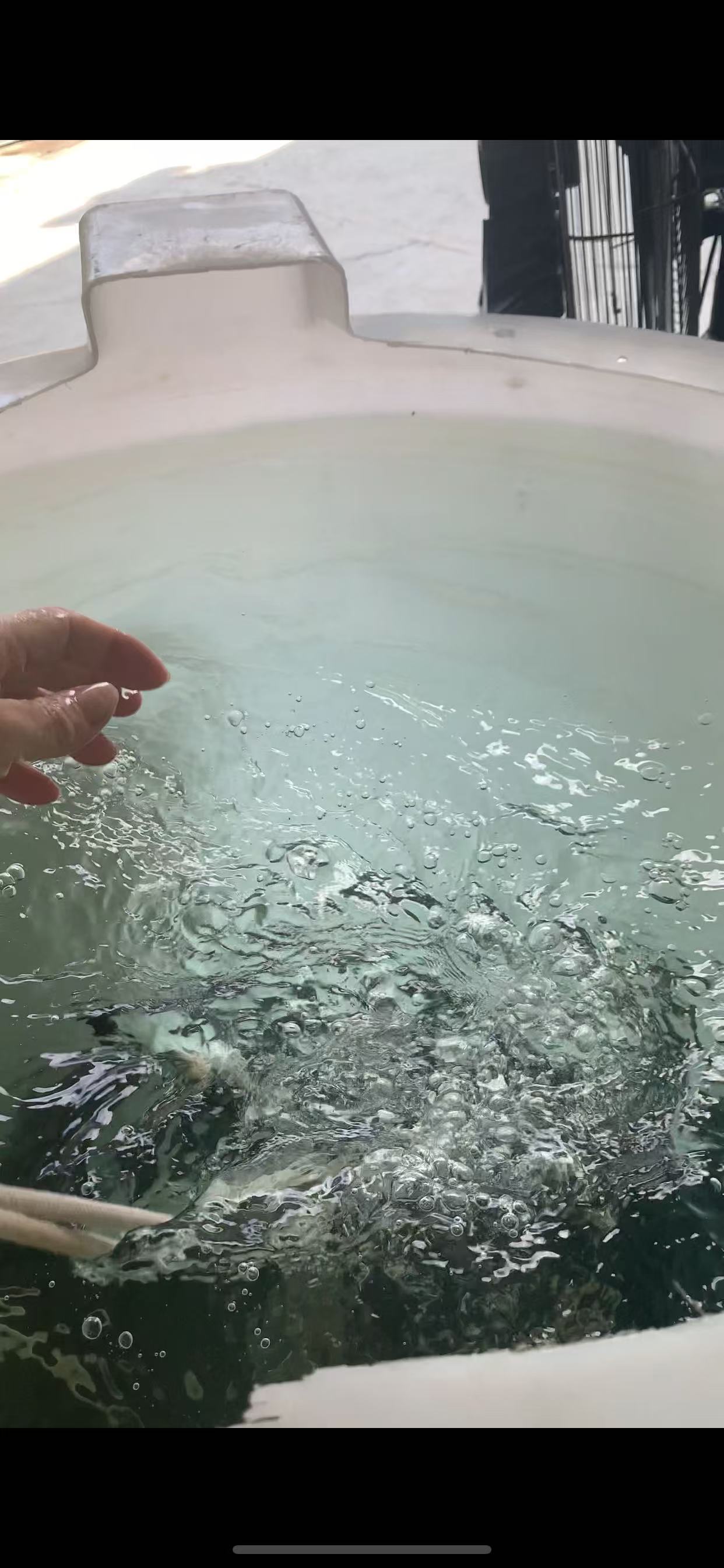

図5: 静水圧試験により、防水シームの信頼性が検証されます。

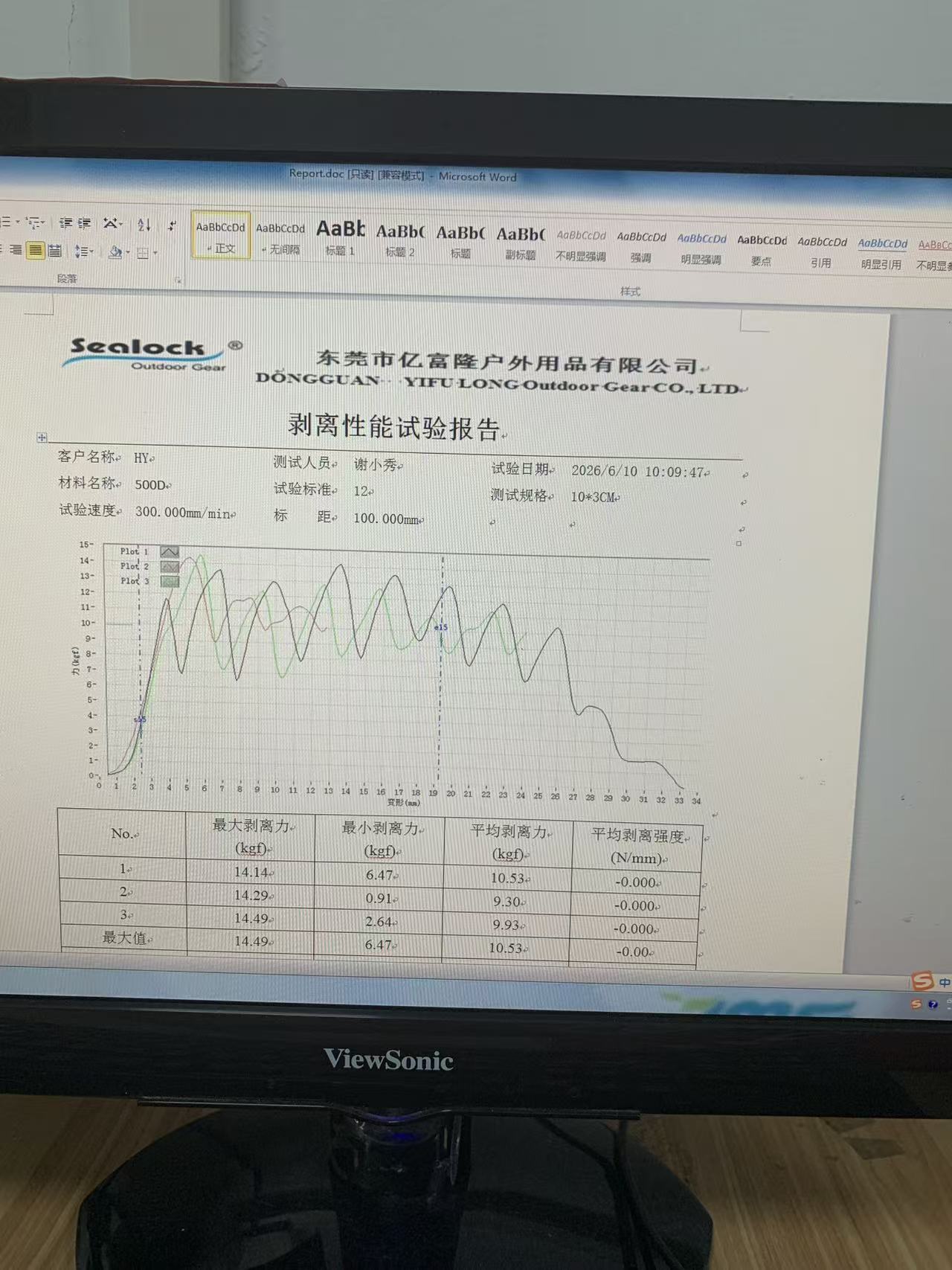

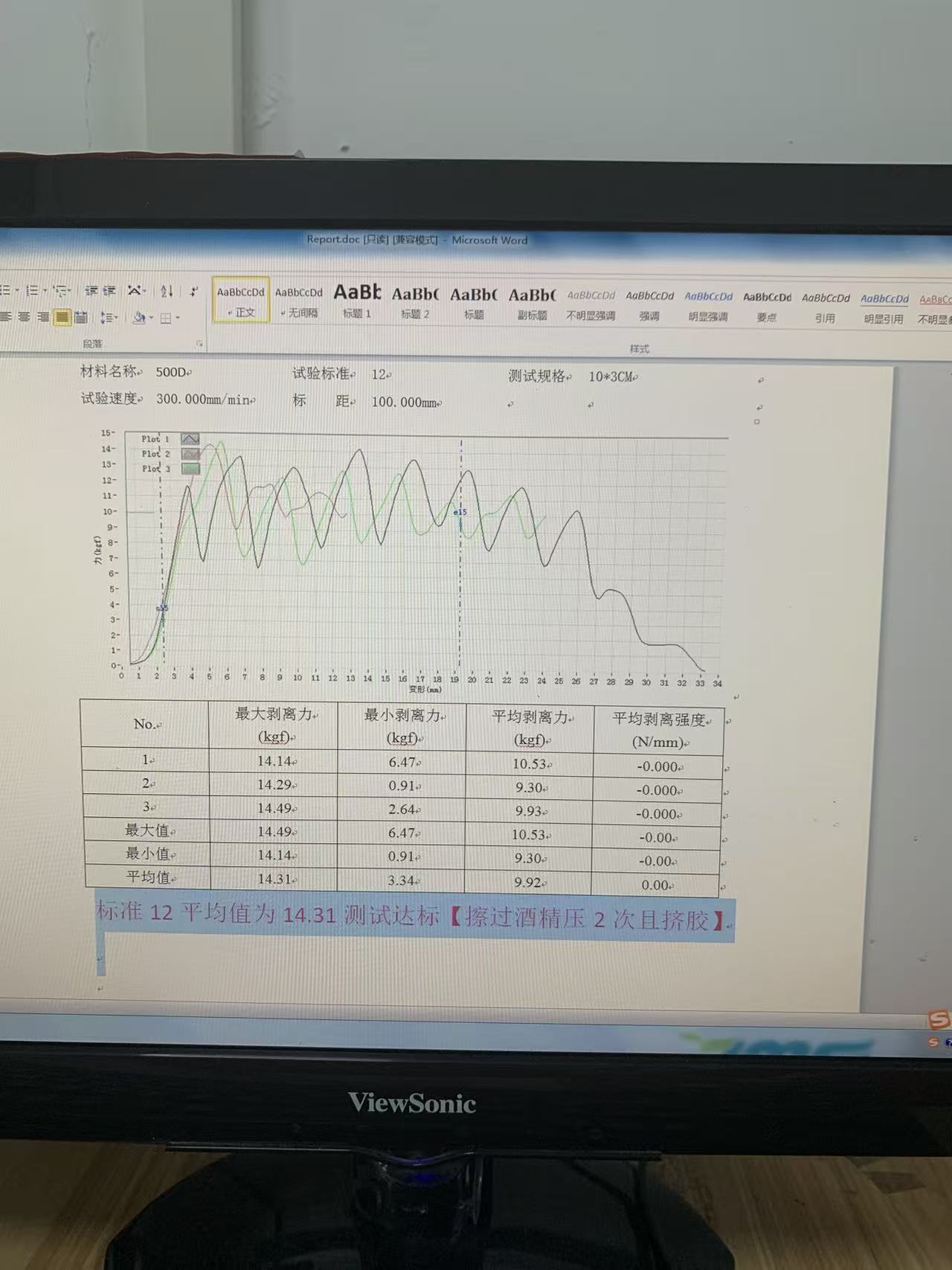

2. 縫い目剥離強度試験

剥離試験は、HF 溶接継ぎ目の接合強度を評価するために使用される破壊試験です。

試験中、溶接層は制御された力の下で分離され、接合品質を分析します。高品質の溶接構造は強力なシーム接着力を維持する必要があり、その結果、溶接領域ではなく母材で破損が発生する可能性があります。

• 溶接強度の均一性を評価
• 生産パラメータの安定性を検証
• OEM の品質文書要件をサポート

図 6: 破壊剥離試験により、HF 溶接シームの強度を評価します。

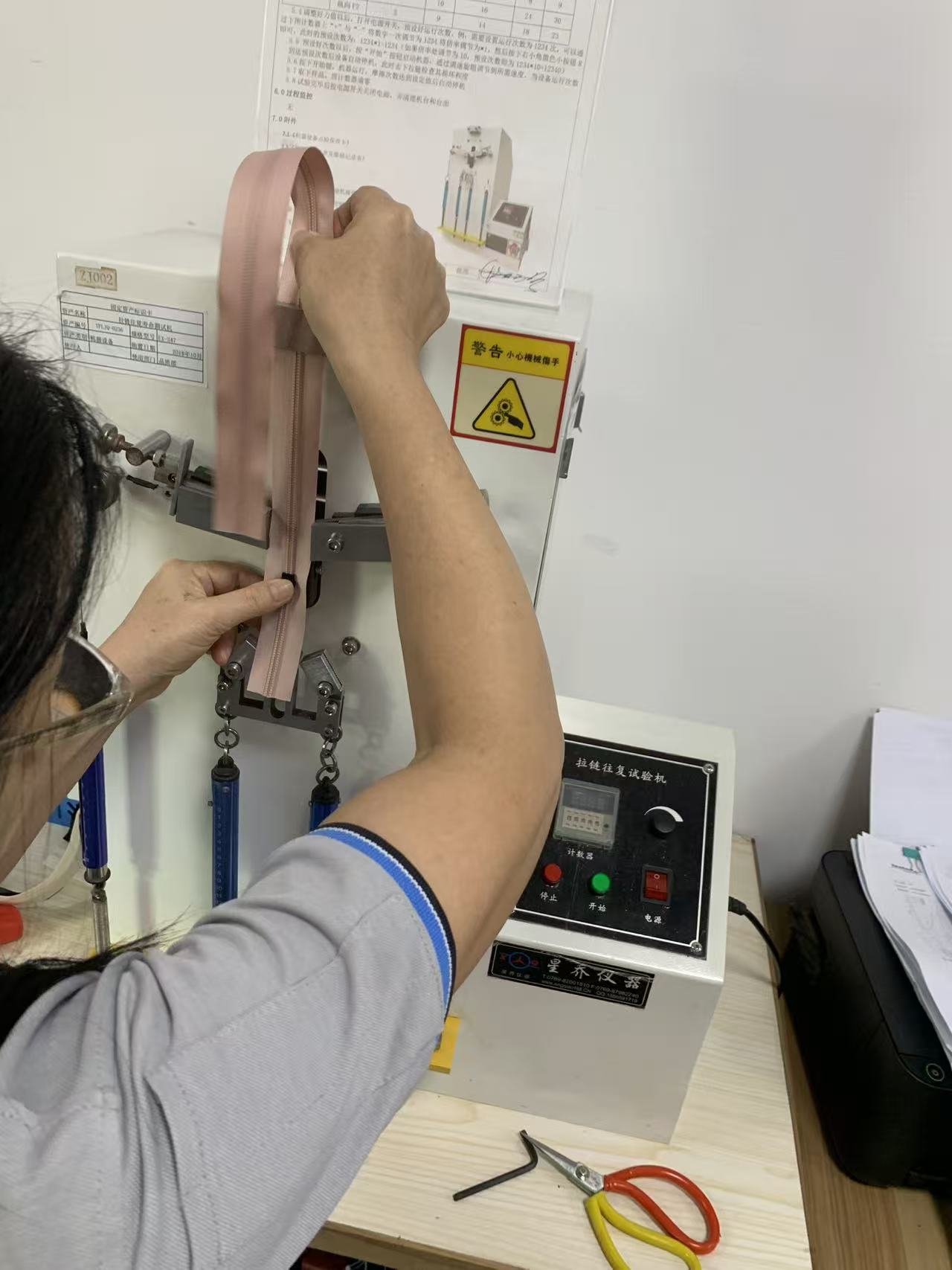

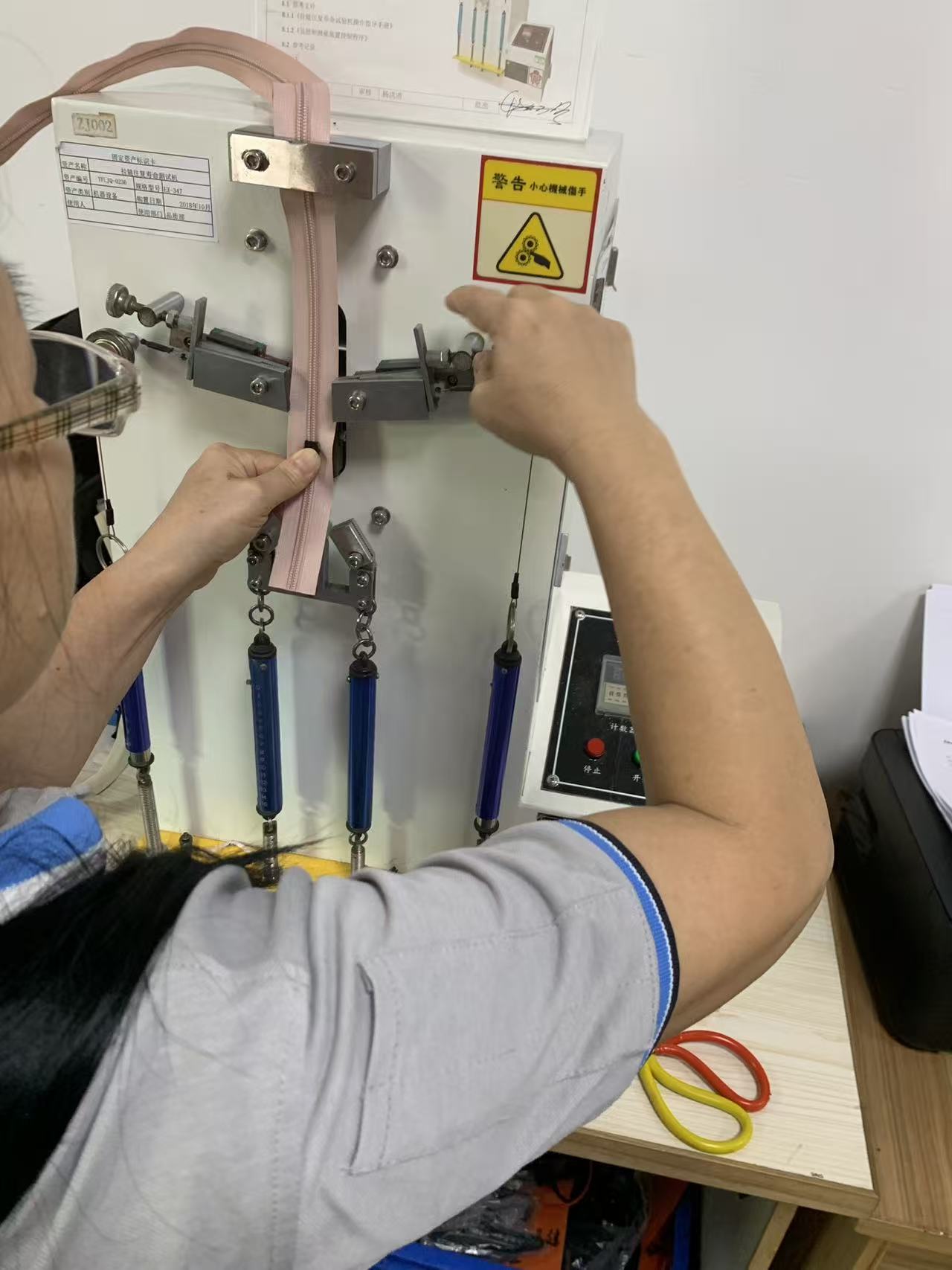

3. ジッパー往復耐久試験

ジッパー構造を備えた防水バッグでは、ジッパーの耐久性が重要です。開閉を繰り返すと、ジッパートラックや防水シール領域の周囲に機械的ストレスが発生する可能性があります。

Sealock はジッパーの往復テストを実施して長期的なジッパーの性能を評価し、サイクルを繰り返した後のスムーズな動作を保証します。

• ジッパー開閉耐久性
• スライダーの動きの一貫性
• ジッパー接続強度
• 防水ジッパー部分の信頼性

図 7: 破壊剥離試験により、HF 溶接シームの強度を評価します。図: ジッパーの往復試験では、繰り返しの開閉サイクルをシミュレートし、ジッパーの耐久性を評価します。

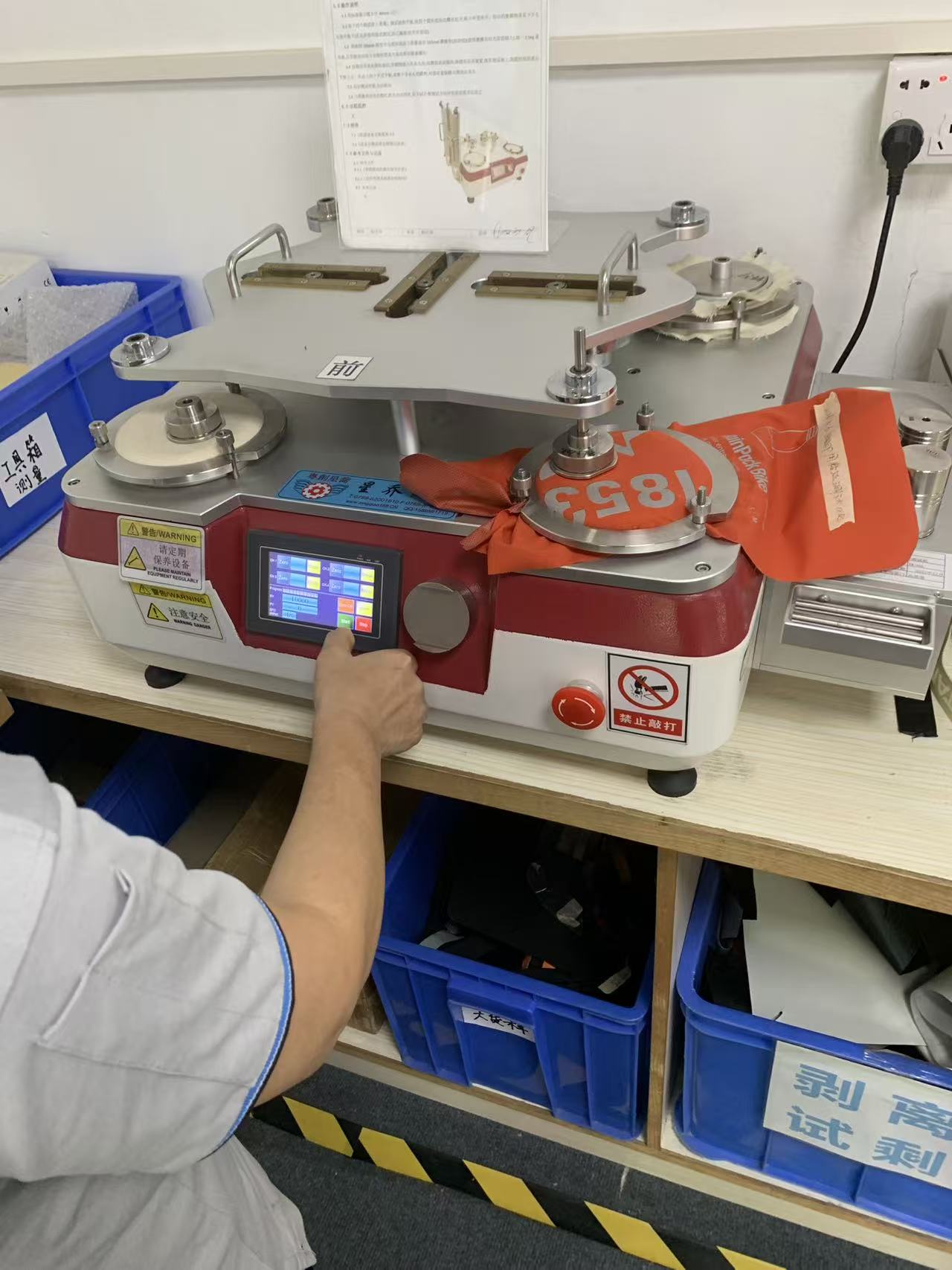

4. 色堅牢度試験

アウトドア製品は日光、雨、水、摩擦に頻繁にさらされます。色の安定性は、製品のライフサイクル全体にわたって製品の外観を維持するために不可欠です。

色堅牢度テストは、生地がさまざまな条件にさらされた後も元の外観を維持しているかどうかを評価します。

• 摩擦に対する耐性
• 水への耐性
• 色移り評価
• 長期的な外観安定性

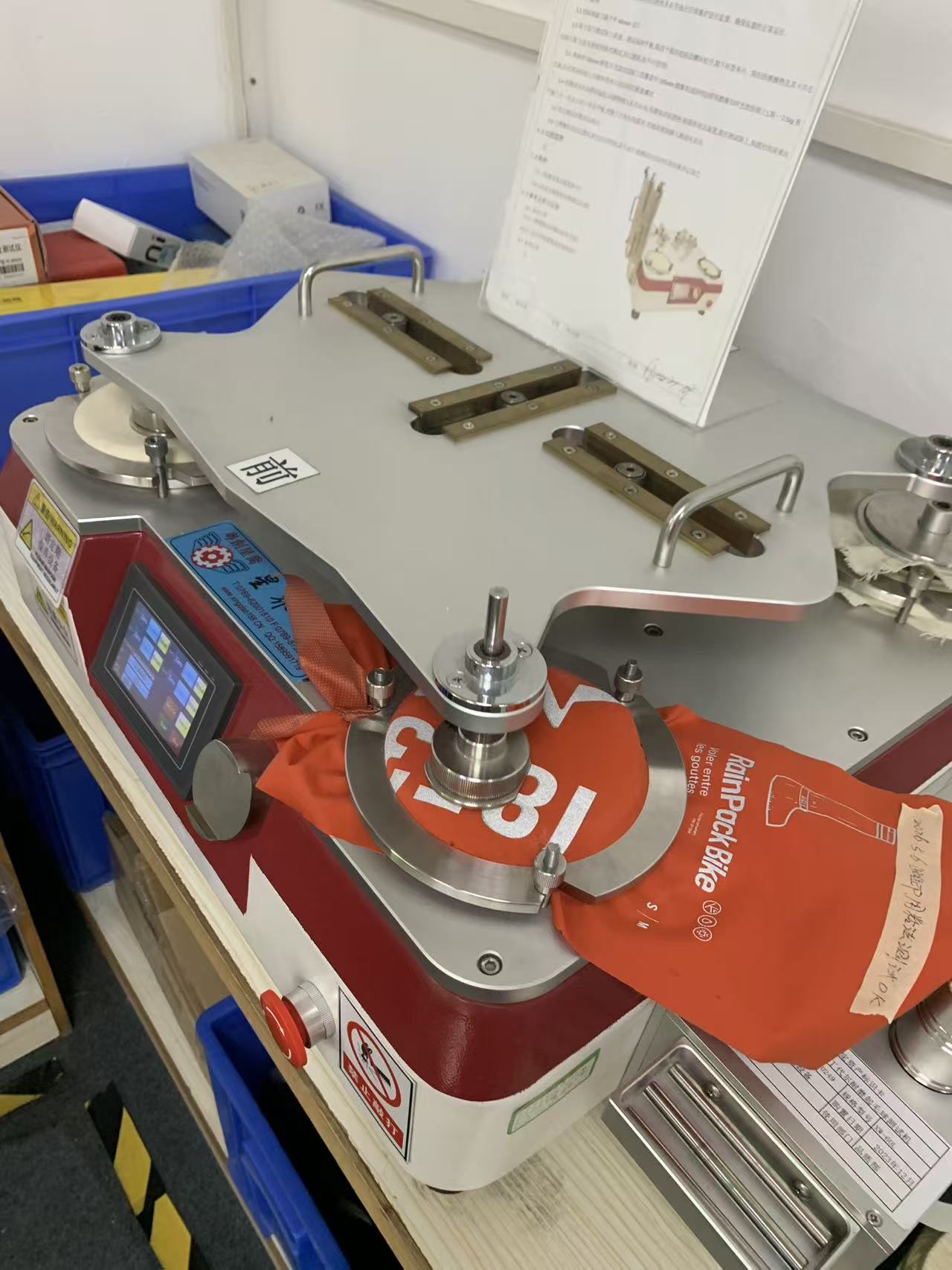

図 8: 色堅牢度試験では、摩擦、水への曝露、毎日の屋外使用に対する生地の色の安定性を評価します。

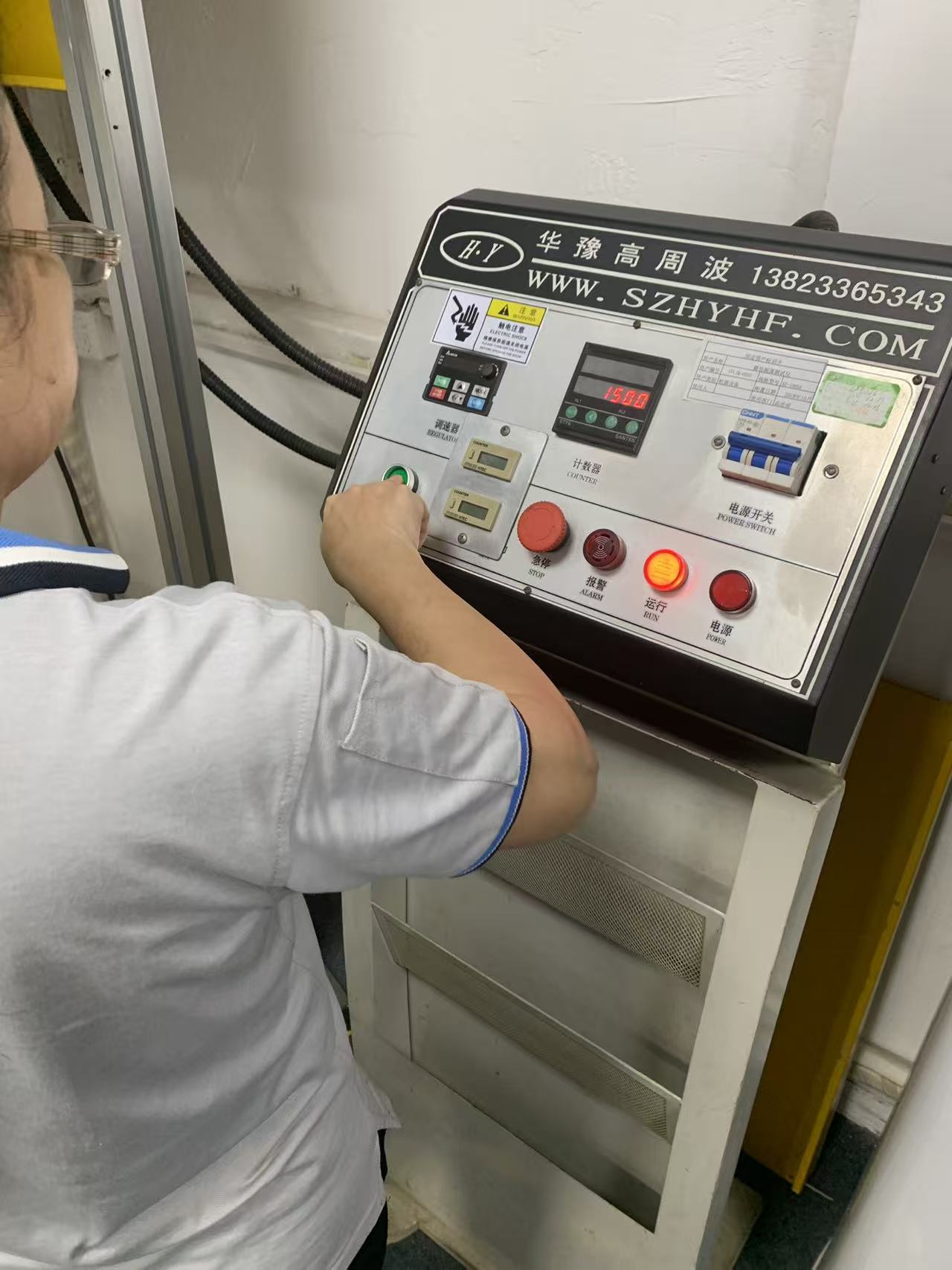

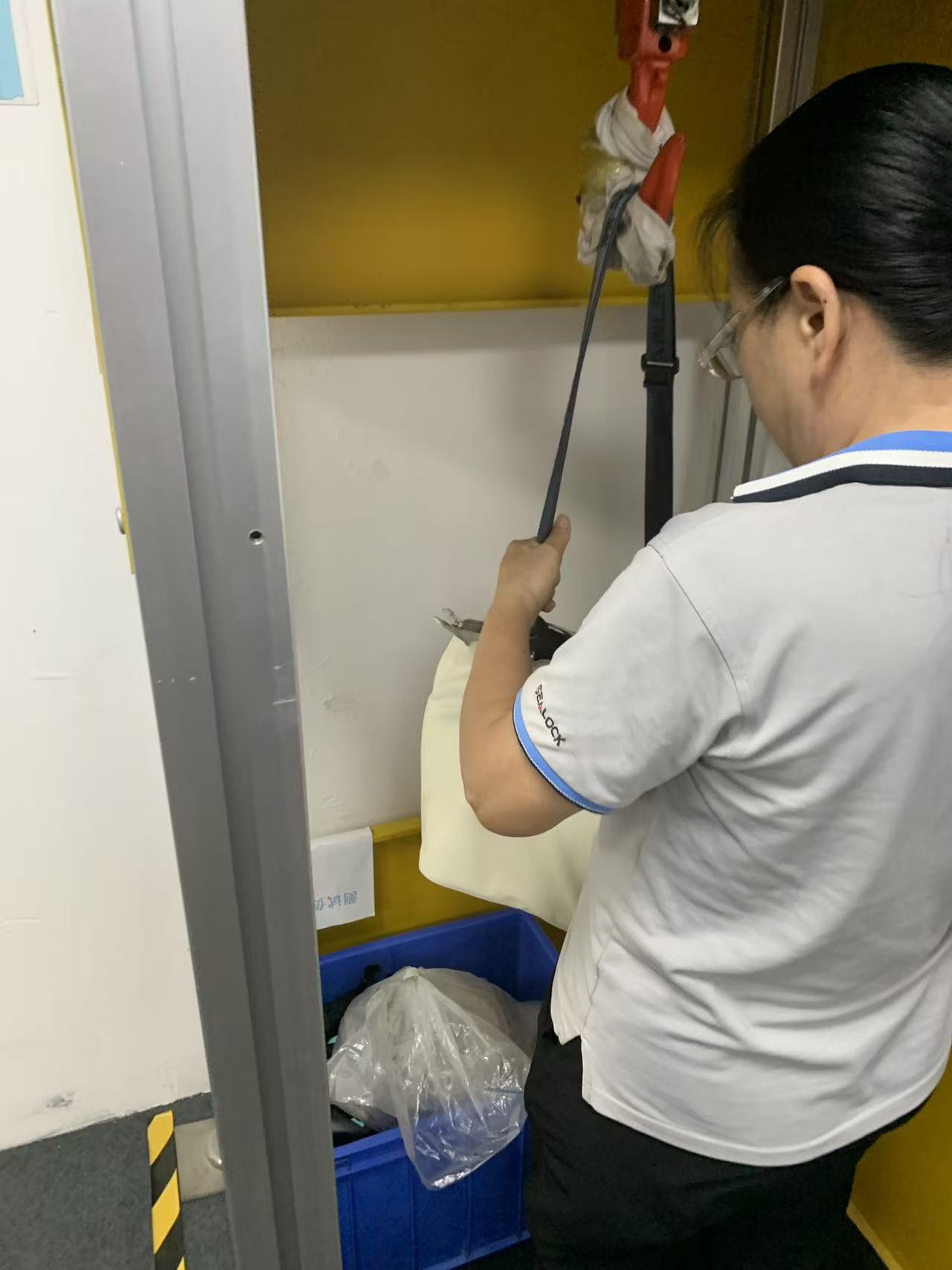

5.バッグ耐荷重試験

アウトドア活動に使用される防水バッグは、重い装備を運ぶことがよくあります。耐荷重テストでは、ハンドル、ショルダーストラップ、接続ポイント、強化された応力領域の強度を検証します。

このテストでは、キャンプ用品、釣り道具、ダイビング用品、旅行用品の持ち運びなど、実際の顧客の使用シナリオをシミュレートします。

• ハンドル強度試験
• ショルダーストラップの耐久性評価
• バックルと取り付け部分の検査
• 応力部補強検証

図 9: 耐荷重試験により、ハンドル、ショルダー ストラップ、バックル、および強化された応力領域の強度が検証されます。

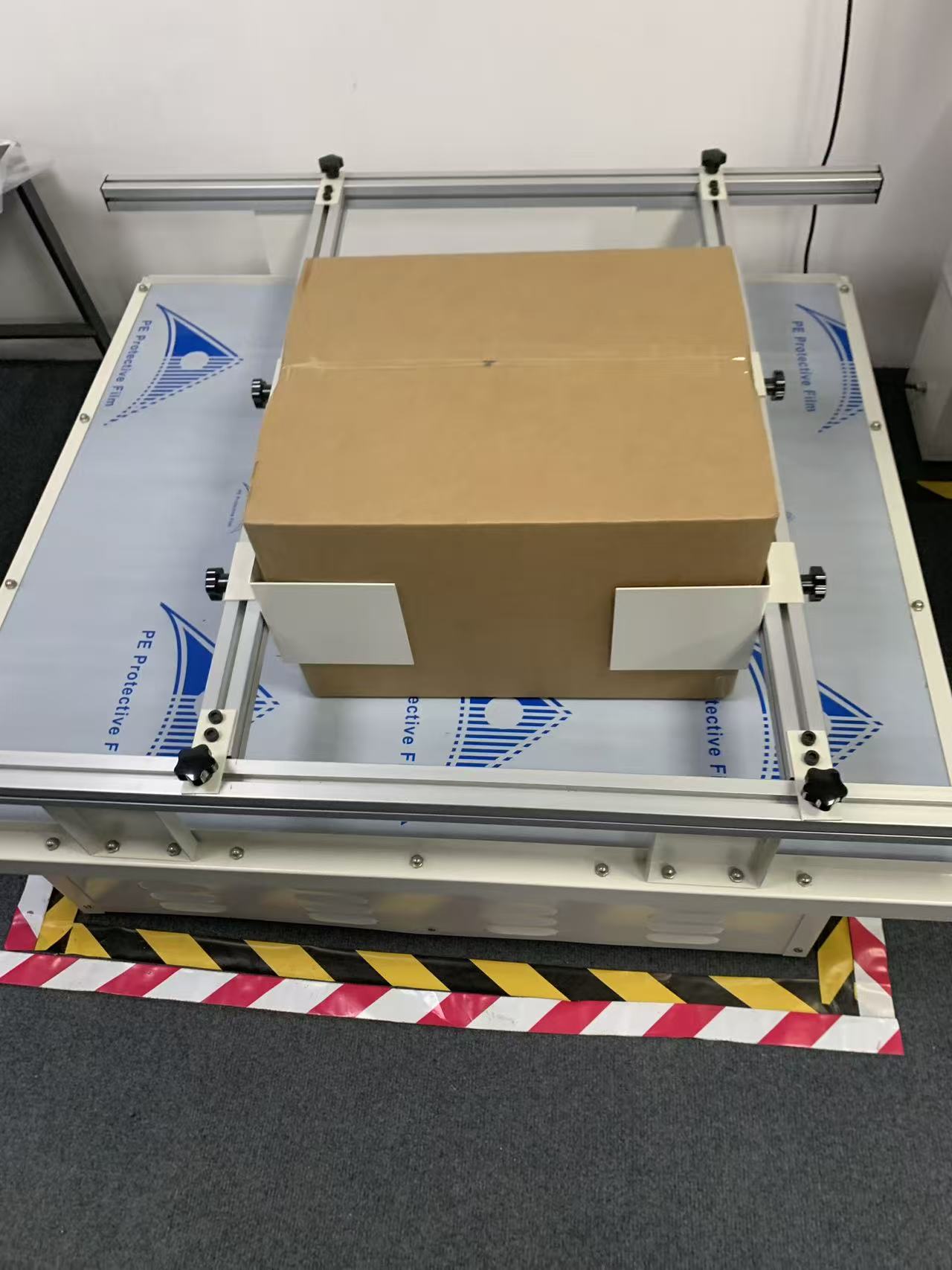

6. 模擬輸送振動試験

国際輸送中に、製品は振動、圧縮、および繰り返しの衝撃を受けます。輸送シミュレーションテストは、製品が顧客に届く前に潜在的な損傷を特定するのに役立ちます。

Sealock は、世界的な物流におけるリスクを軽減するために、シミュレーションされた輸送条件を通じて製品の梱包と構造の耐久性を評価します。

• カートン振動シミュレーション
• 製品構造の安定性評価
• 包装保護の検証
• 出荷前信頼性評価

図 10: 輸送振動試験は、実際の物流条件をシミュレートして、製品と梱包の耐久性を評価します。

7. 塩水噴霧腐食試験

海洋および沿岸用途の場合、防水機器は塩水環境にさらされます。塩水噴霧試験は、金属コンポーネントとハードウェアの耐食性を評価します。

このテストは、以下の用途で使用される製品の耐久性を保証するのに役立ちます。

• ダイビング
• カヤック
• ボート遊び
• 釣り
• マリンアウトドアアクティビティ

テストされたコンポーネントには次のものが含まれる場合があります。

• ジッパー
• バックル
• 金属フック
• 調整金具

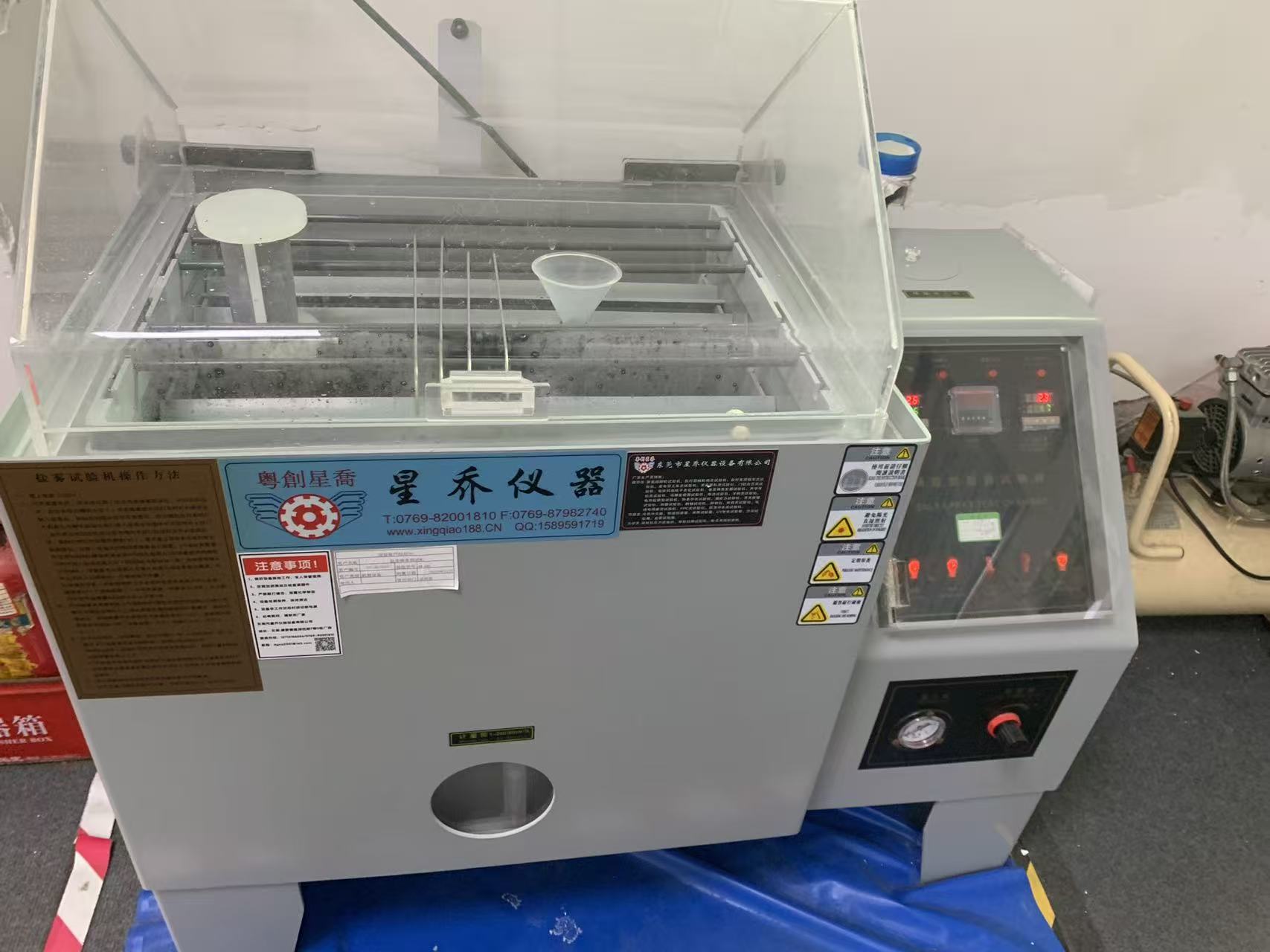

図 11: 防水バッグの金属ハードウェアおよび船舶付属品の塩水噴霧腐食試験

完全な製品信頼性試験システム

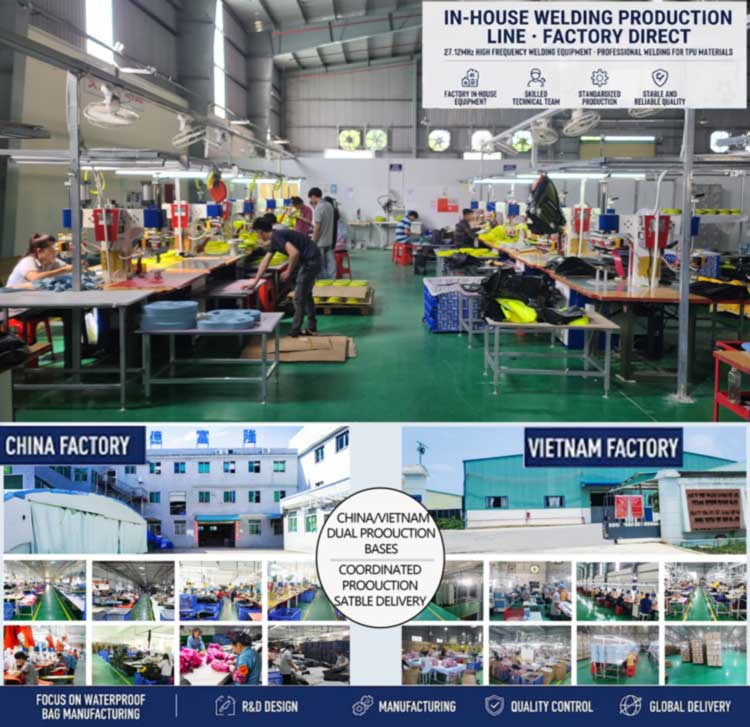

世界的な安定供給のための中国とベトナムの製造ネットワーク

グローバル ブランドは、柔軟なサプライ チェーン、安定した品質、競争力のある製造ソリューションをますます求めています。

Sealock は中国とベトナムの生産戦略を運用しており、顧客は市場の要件、物流計画、サプライチェーンの考慮事項に基づいて適切な製造場所を選択できます。

どちらの生産拠点でも、次のような統一された HF 溶接規格に従っています。

• 同じ溶接プロセスのドキュメント
• 標準化された品質検査手順
• 制御された生産パラメータ
• 一貫した材料要件

このアプローチは、海外の顧客がサプライ チェーンの柔軟性を向上させながら製品の一貫性を維持するのに役立ちます。

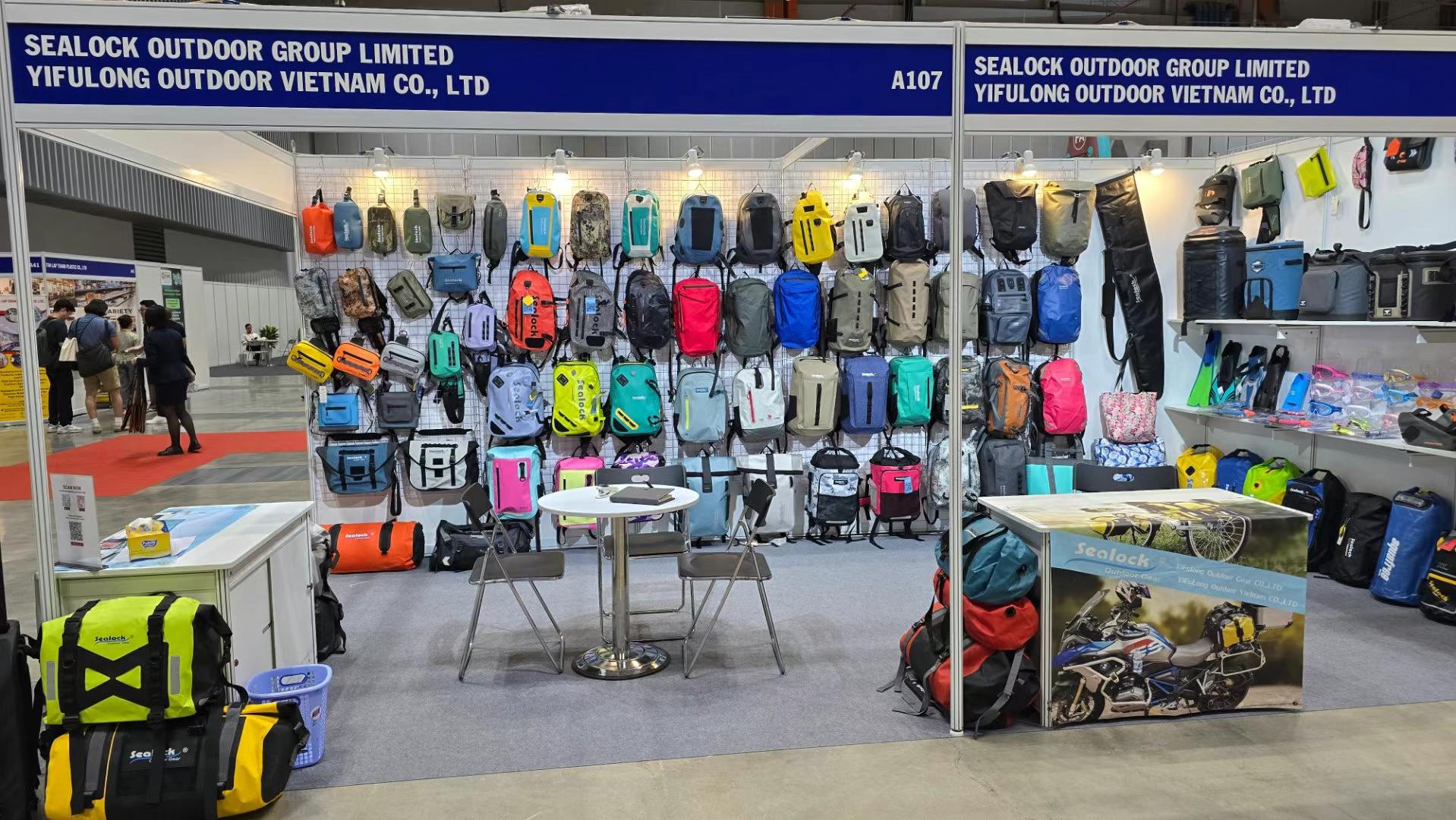

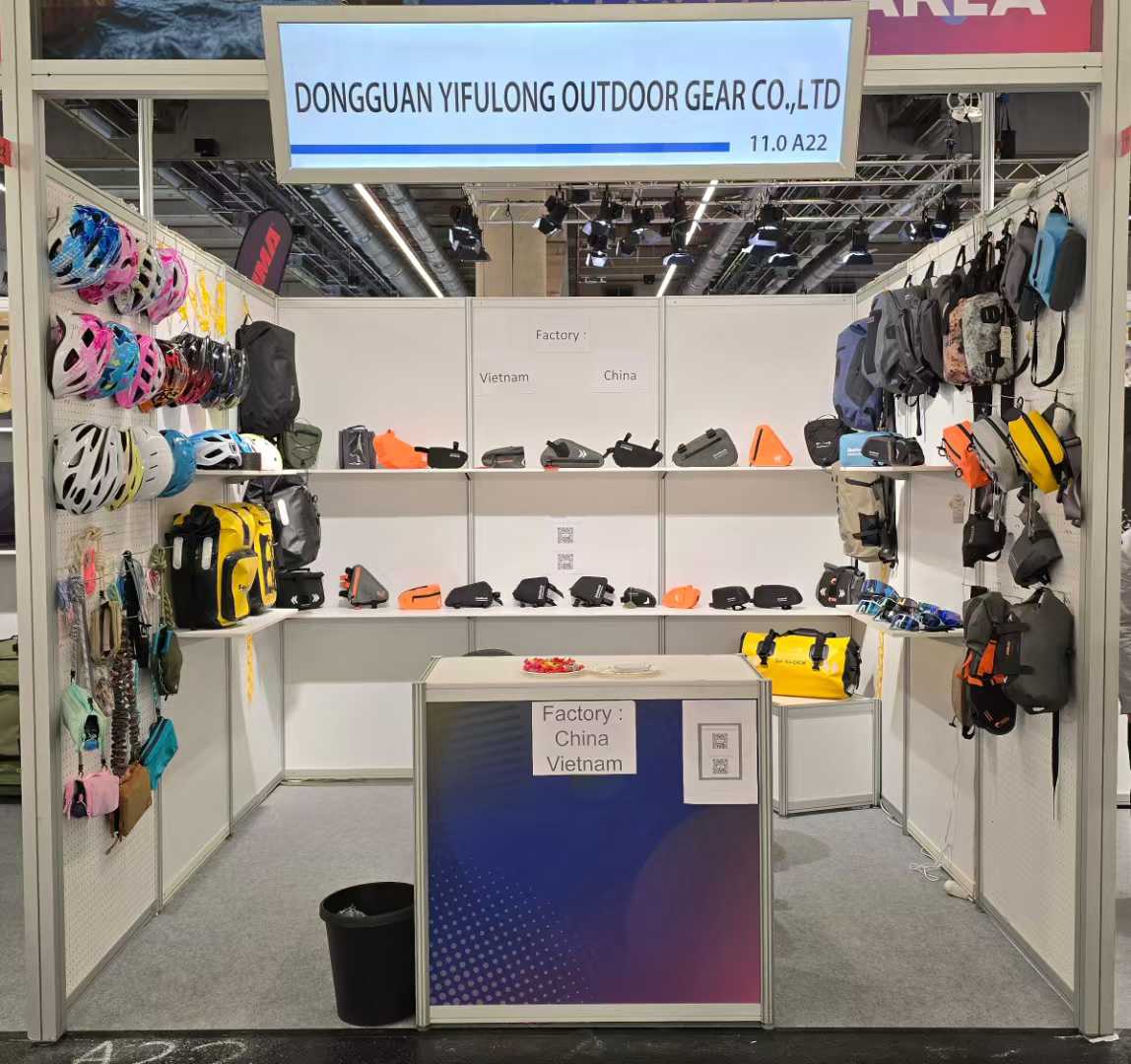

図 12: Sealock の世界的な製造能力は、国際的な防水バッグ プログラムをサポートしています。

品質管理システムと認証

プロ仕様の防水製品には責任ある製造慣行が必要です。 Sealock は、製品の開発、生産、出荷にわたる品質管理を統合しています。

当社の製造システムは、国際的なアウトドア ブランドから一般的に要求されるコンプライアンス要件をサポートしています。

• ISO9001品質マネジメントシステム
• SMETA 社会コンプライアンス監査
• HIGG持続可能性評価
• SCANセキュリティコンプライアンス
• BSCI工場評価
• GRS材料認証サポート

これらの認証は、世界中の顧客が生産の透明性、責任ある製造慣行、サプライヤーの長期的な信頼性を評価するのに役立ちます。

OEM および ODM 高周波溶接ソリューション

防水製品ごとに異なる用途要件があります。カスタム ドライ バッグ、防水バックパック、クーラー バッグ、工業用防水機器が必要な場合でも、Sealock は完全な HF 溶接 OEM および ODM 製造サポートを提供します。

当社のエンジニアリングチームは、最初のコンセプト開発から最終的な量産まで世界的なブランドと協力し、材料の選択、溶接構造、防水性能が意図した用途を満たすことを保証します。

完全なカスタム製造プロセス

高周波溶接メーカーとして Sealock を選ぶ理由?

防水バッグのサプライヤーを選択することは、完成品を購入することだけではありません。材料、溶接技術、品質管理、製品の長期信頼性を理解している製造パートナーを選択することが重要です。

• 25年以上の防水製品製造経験
  ドライバッグ、防水バックパック、クーラーバッグ、アウトドア用品に関して豊富な経験。
• プロフェッショナルなHF溶接技術
  TPU および PVC 材料向けに最適化された 27.12 MHz 高周波溶接プロセス。
• OEMおよびODMエンジニアリングサポート
  製品コンセプトから構造設計、試作開発、量産までをサポート。
• 完全な品質検証
  剥離試験、防水検査手順など。
• 柔軟なグローバル生産能力
  国際的なサプライチェーン要件に対応する中国とベトナムの製造オプション。
