レクリエーション用ドライバッグとタクティカルドライバッグは、製品ページではほぼ同じに見えます。同じ基本的な形状、同じ黒のカラーウェイ、そして多くの場合、同じ防水性を主張します。これらの主張の背後にあるエンジニアリング要件と、それが満たされない場合に何が起こるかが、比較の終点です。
ペイロードが 15,000 ドルの暗号化された無線機、チームの外傷キット、または救助隊が奥地に持ち込む唯一の衛星通信機である場合、縫い目の破損や閉鎖部分の損傷は保証の対象になりません。これは、返品プロセスが存在しない結果を伴う運用上の失敗です。これらの用途を調達する調達担当者は、屋外の商業バイヤーとは異なるリスク基準に基づいて作業しているため、建設仕様にはそれを反映する必要があります。
このホワイトペーパーでは、標準的な市販のドライバッグ構造が戦術的および SAR 条件下で予測可能な故障を引き起こす 3 つのシナリオと、それらを防止するエンジニアリング仕様について説明します。
シナリオ 1: 海上水陸両用艦の投入 — 戦術的脆弱性としての閉鎖システム
激しい波の中での RHIB 挿入中、通信専門家は、標準的な商用チャネルを通じて供給されたロールトップ PVC バッグに暗号化された無線機を入れて持ち運んでいます。バッグは本体の基本防水仕様を満たしています。アプローチ時に波の衝撃でロールトップの襟がずれます。封印が解けてしまう。塩水が電子機器に到達します。チームは挿入時点で通信を失います。
この失敗は、意味のある意味でのオペレータ エラーではありません。ロールトップ クロージャは、オペレータが両手を自由にし、折りシーケンスを正しく実行できる瞬間があり、座屈する前にカラー全体に均等な張力を加える精密なモーター制御により、確実に機能します。フルキットを着用し、暗闇の中で、時間のプレッシャーの下でサーフインサートを行うと、これら 3 つの条件がすべて同時に解消されます。クロージャーの設計は、バッグが実際に密封する必要がある時点では存在しない操作状況を想定しています。
これは、戦術的な調達にとって重要な区別です。制御された条件下では機能するが、ストレス下では劣化するクロージャーは、仕様ではなく責任です。シェル素材としての PVC は、海洋環境において二次的な問題を引き起こします。長時間の海水への曝露、紫外線負荷、および繰り返しの機械的屈曲により、PVC に柔軟性を与える可塑剤が劣化します。導入サイクルの開始時に適切に機能した材料は、3 か月の現場使用後には異なる動作をします。交換不可能な電子機器を搭載する機器の場合、そのような劣化期間は許容できません。
構造規格: 機械的気密閉鎖および 1.0 バール検証

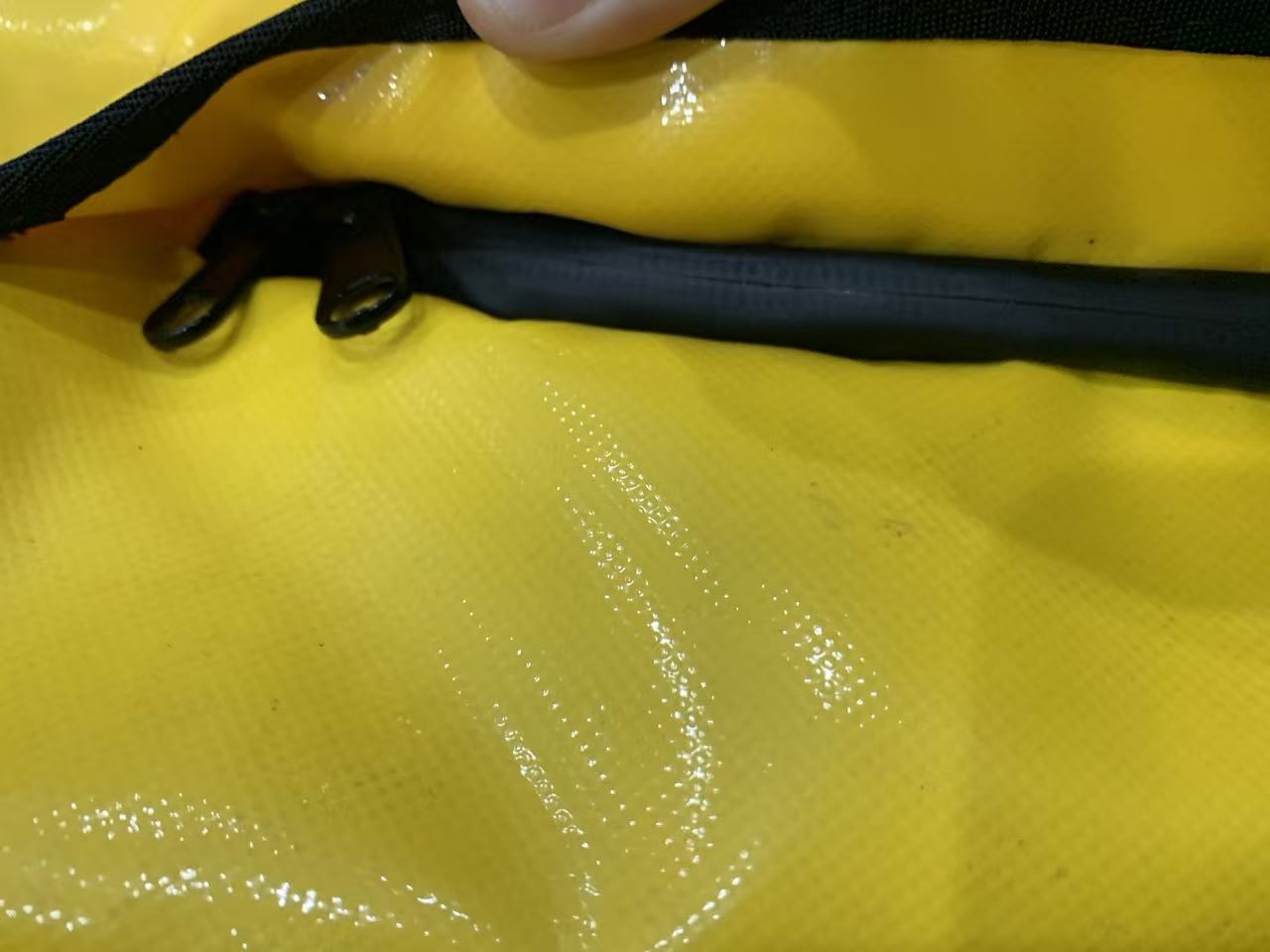

気密ジッパー システムにより、オペレーターの作業の負担が軽減されます。これらのクロージャーは、係合時に機械的に連動する押出ポリマートラックを使用しており、オペレーターの技術の質ではなく、クロージャーの設計に応じて気密シールを作成します。半密閉状態ではありません。ジッパーがしっかりと閉まっているか、密閉されていないかのどちらかです。波の衝撃、波の圧力、または制御されていない水没下でも、折り畳まれた生地の張力によってシールが所定の位置に保持されないため、シールがずれることはありません。
バッグ本体全体に 27.12 MHz RF 溶接の縫い目を組み合わせることで、この構造はどの点からもマイクロバブルを放出することなく 1.0 Bar の内部静水圧を保持します。 1 Bar は 10 メートルの水柱に相当する圧力で、波の衝撃による動的荷重をはるかに上回り、運用深度での意図的な水没には十分です。水没しても生き残る同じ構造は、緊急浮選装置としての使用にも耐えます。破壊を引き起こす構造的な不連続性がないため、分子的に融合した溶接ゾーンは内圧によって吹き飛ばされません。
これらの用途のジッパー ユニットは、生産を開始する前に、入荷するコンポーネントとして個別に圧力テストを行う必要があります。同じサプライヤーからの 2 つのジッパーのバッチは、見た目は同じでも、圧力がかかると性能が異なる場合があります。変動はテスト条件下でのみ表示され、目視検査では表示されません。ユニットごとの受信テストが唯一の信頼できるゲートです。
シナリオ 2: アルパイン SAR 抽出 — 氷点下の動作条件での PVC の故障
高山SARチームは、氷点下20度の吹雪の中、負傷者の救出作業を行っている。衛生兵は PVC ドライバッグに入った外傷キットを必要としています。バッグは何時間も寒い場所に置かれていました。ステージングエリアでは柔軟だった PVC が硬くなりました。医療従事者がバッグを開けるために力を加えると、外側のシェルが折り目に沿って割れます。外傷キットは吹雪にさらされます。バッグはもう機能しません。
PVC の低温割れは製品の欠陥や品質管理の欠陥ではなく、PVC 仕様書で認められている予測可能な材料の挙動です。周囲温度で PVC に柔軟性を与える可塑剤はポリマー マトリックスから徐々に移動し、そのプロセスは UV 暴露と繰り返しの熱サイクルによって加速されます。約 -10°C を下回ると、PVC の剛性が大幅に増加します。 -20°C 未満では、現場での取り扱いによって日常的に生じる一種の曲げ応力によって材料が破損する可能性があります。アルプスの SAR 運用は、極端な条件としてではなく、当然のこととしてこれらの温度で機能します。
アクセスの問題は並行して発生します。 -20°C の吹雪の状況では、衛生兵は遠征用の手袋または厚手の断熱ミットを着用しています。細かいモーター制御が大幅に軽減されます。ロールトップ クロージャーを正しく操作するには、襟の全幅にわたって均一に折りたたむこと、一貫したバックルの張力、および 2 つの自由な手が必要です。このような条件下では、15 秒かかる密閉が 60 秒かかるものになり、キットを取り出した後に再度密閉するときに確実に密閉できなくなります。緊急医療アクセスでは、時間のギャップと信頼性が重要です。
構造規格: 寒冷地用 TPU および手袋をしたままアクセス可能
840 デニールの TPU コーティングされたナイロンは、そのエラストマー特性が可塑剤に依存するのではなく構造的なものであるため、-30°C まで完全な柔軟性を維持します。この材料は、高山 SAR 運用の温度範囲全体で挙動を大きく変えることはありません。夏でもひび割れることなく曲がる折り線は、吹雪いた状況でも同様に機能します。暖かい気候でも荷重を保持するハードウェア接続ポイントは、-20°C でも同じ荷重を保持します。
840D デニール数は、特に高山 SAR 作業の摩耗条件に対応します。花崗岩の表面、氷で覆われた岩壁、アイゼンのエッジ、ラペルのハードウェアはすべて接触応力を発生させ、低デニールの生地は無傷では耐えられません。山岳チームは、交換品が入手できない地形に単一セットの装備を運び込みます。材料仕様は、介入を必要とせずにあらゆる範囲の接触条件に対応する必要があります。
T バー プル ハンドルを備えた広口気密ジッパー アクセスにより、手袋をした手での操作の問題が直接解決されます。 T バーは、片手で引くときに厚手の断熱手袋に適したグリップ面を提供します。ジッパーは、方向ごとに 1 つの動作で開閉し、閉じます。折りたたむ順序や張力の調整、両手の必要はありません。医療アクセスには数秒かかります。抽出後の再封には数秒かかります。密封シールは、クロージャーがどれだけ速くまたは強く操作されても維持されます。
シナリオ 3: 夜間操作 — ハードウェア署名と耐荷重障害
軍事請負業者が仕様に沿った戦術用ドライバッグの量産を納品します。黒という仕様でバッグも黒です。 NVG に基づく導入前キットのレビュー中に、調達担当者は、D リングのハードウェアが磨かれたスチールで、バックルの表面が半光沢のポリマーで、プルタブには赤外線照明の下でも検出可能な反射率を生み出す低光沢のコーティングが施されていることを発見しました。バッグは運用上の許容に合格しません。
この故障パターンはよくあることなので、一貫した原因があります。調達仕様書は、暗視下で操作したことがない人によって書かれているため、オペレータにとっては自然な NVG 互換性要件が仕様書に盛り込まれることはありませんでした。商用の屋外用ハードウェアは、耐久性と費用対効果を重視して設計されています。ポリッシュ仕上げのステンレス製 D リングと半光沢ポリマー製バックルは、これらの基準を満たす優れた選択肢です。これらは戦術的な夜間作業とは互換性がなく、仕様で非反射性の代替品が明示的に要求されない限り、どの工場も標準の商用ハードウェアから逸脱することはありません。
耐荷重障害は別個の独立した問題です。標準的な市販のドライバッグ構造は、ショルダーストラップとキャリーハンドルを防水シェル膜に直接縫い付けています。これにより、取り付け部分の防水層に針が穴を開けることと、負荷がかかったときに少数の縫製点に応力が集中するという 2 つの問題が同時に発生します。弾薬、バッテリー、通信機器、水などの装填された戦術キットの重量により、これらの取り付け箇所が最初の構造破損箇所となります。ストラップは荷重がかかるとバッグ本体から外れますが、通常はオペレーターがストラップに取り組む機会がない瞬間に起こります。
構造規格: 無反射ハードウェアおよび RF 溶接アンカー ポイント
戦術用途向けの無反射ハードウェア仕様とは、マットアルマイト処理されたアルミニウムまたは化学的に黒く処理されたスチール製の D リング、ITW Nexus などのサプライヤーからのフラット ダーク ポリマー バックルを使用し、組み立てられた製品のどこにも鏡面がないことを意味します。ブランドや識別マークが必要な場合は、反射糸や標準的なプリントの代わりに、IR 吸収インクやブラインド エンボスが使用されます。これらの仕様は製品概要に明示的に記載する必要があり、NVG と同等の検査の下で生産サンプルで検証する必要があります。マット仕上げの製品の日中の目視検査では、IR 準拠は確認されません。

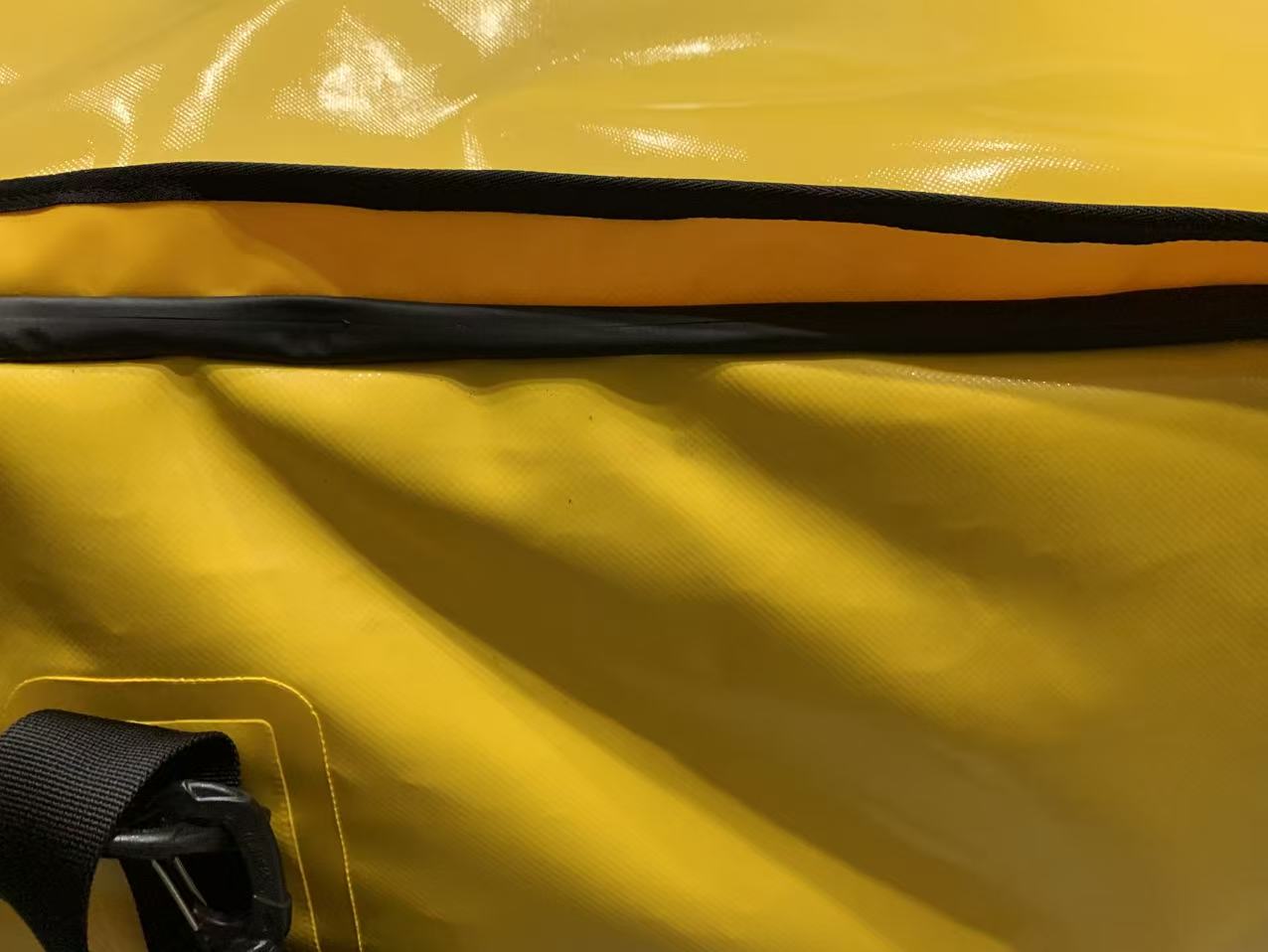

RF 溶接された TPU アンカー パッチは、荷重がかかる箇所のすべてのステッチされたハードウェア取り付けを置き換えます。プロセス: 予想される荷重を適切な表面積全体に分散するサイズの TPU コーティングされたナイロンの補強パッチが、バッグの外側の各ハードウェア取り付け位置に RF 溶接されます。 Dリング、ハンドルループ、MOLLEアンカーポイントがパッチに取り付けられます。一次卵殻膜に穴が開くことはありません。破壊的荷重テストでは、パッチとシェルが溶接結合する前にハードウェアまたはウェビングが破損します。取り付け点は構造上の弱点ではありません。
MOLLE ウェビングの統合も同じロジックに従います。つまり、シェルを通る漏れ経路を作成するステッチによる取り付けではなく、外面に RF 溶接されたチャネルです。このバッグは、ステッチされた MOLLE アタッチメントに必要な膜の穴を取得することなく、標準的な MILSPEC アクセサリを受け入れます。
戦術的な調達に実際に求められるものOEMパートナー
上記の 3 つのシナリオは共通の調達障害モードを共有しています。つまり、商用屋外アプリケーションに適した仕様が、さまざまな障害モードが問題となる戦術または SAR コンテキストに適用されました。構築は仕様書に合格するのに十分に機能しましたが、仕様書が実際の動作環境の要求を捉えていなかったため、現場での使用には失敗しました。
これを防ぐには、市販の製品カタログではなく、運用シナリオに基づいて構築された調達仕様が必要です。これら 3 つのシナリオに対処するエンジニアリング仕様 —1.0 Bar 静水圧検証機械的気密クロージャを備えたもの、低温屈曲試験が文書化された 840D TPU、RF 溶接された耐荷重アンカー パッチ、NVG 検証済みの無反射ハードウェアはすべて、具体的で、テスト可能で、文書化可能です。これらは事後報告書ではなく、発注書に含まれます。
戦術用または SAR ドライ バッグの OEM パートナーを評価する場合、区別するための質問は次のとおりです。ジッパー ユニットの圧力テストは個別に行われていますか、それともバッチ サンプリングによって行われますか? TPU フレックス仕様はどの温度まで検証されていますか?また、それはサプライヤーのデータシートから推測されるのではなく、入荷する材料バッチでどのように検証されますか?生産サンプルから RF 溶接されたアンカー パッチの引張力試験データを作成できますか?無反射戦術ハードウェアは標準カタログ品目として在庫されていますか? それともリードタイムに影響する特注コンポーネントですか?このカテゴリで真の能力を備えたメーカーは、これらすべてに対する運用上の直接的な答えを持っています。
よくある質問
Q: タクティカル ドライ バッグでは、ロールトップ クロージャよりも気密ジッパーが好まれるのはなぜですか?
A: ロールトップは一般的な使用には効果的ですが、人的ミスが発生しやすく、しっかりと対称的に巻いていない場合、完全に水に浸したときに漏れる可能性があります。気密ジッパーは、水陸両用の挿入中に高価な電子機器を保護するために必要な絶対確実なメカニカルシールを提供します。
Q: TPU ドライバッグは氷点下でもひび割れることなく耐えられますか?
A: はい、プレミアム熱可塑性ポリウレタン (TPU) はエラストマーの柔軟性を維持します。極寒の気候環境氷点下の温度で操作すると脆くなり、砕けたりひび割れたりする傾向がある PVC とは異なります。
Q: RF 溶接は軍用バックパックの耐荷重能力をどのように向上させますか?
A: 重いストラップを防水生地に直接縫い付ける（穴が開いたり弱点ができてしまう）代わりに、RF 溶接によって厚い TPU アンカー プレートをバッグの外側に融合させます。これにより、防水膜を突き破ることなく、重い弾薬やバッテリーの重量が広範囲に分散されます。
