プレミアム ソフト クーラー バックパックを支えるエンジニアリング: TPU と高周波溶接が重要な理由

素材の選択がシェルではなくライナーから始まる理由

ほとんどの購入者は、生地の重さ、外装の仕上げ、ストラップの品質など、クーラー バックパックを外側から評価します。これらも重要ですが、コアのパフォーマンスが決まるのはライナーです。一度に何時間も氷、食べ物、溶けた水と直接接触しており、その水を含むか逃がすのは表面です。

プレミアムソフトクーラーバックパックは、外側シェルと内側裏地の両方に食品グレードのTPU（熱可塑性ポリウレタン）を使用しています。その選択は恣意的なものではありません。

外側の TPU は、標準的なポリエステルやナイロンのコーティングでは長期間の現場使用ではかなわない耐摩耗性、耐穿刺性、および屈曲耐久性の組み合わせを提供します。クーラーは、起伏の多い地形に置かれたり、車両の貨物エリアに詰め込まれたり、密集した藪の中を運ばれたりすることで、表面に機械的ストレスが蓄積されます。 TPU は、表面の亀裂や層間剥離（弱いベース生地の上に薄いコーティングを使用する安価な生地で知られている故障モード）を発生させることなく、このストレスに対処します。

温度の挙動も同様に重要です。防水屋外製品の従来の素材である PVC は、低温では脆くなり、亀裂が発生しやすくなります。これは、氷を保持するように設計された製品にとって皮肉な問題を引き起こします。 TPU は、まさにクーラーのバックパックに負荷がかかる寒冷条件を含む、幅広い温度範囲にわたって柔軟性を維持します。また、太陽光に長時間さらされた場合でも PVC よりも紫外線劣化に強く、これは屋外環境で複数の季節にわたって使用される製品にとって重要です。

特にインテリアライナーの場合、食品グレードの認証はマーケティング上の指定ではなく、材料の仕様です。食品や飲料との直接接触に適したライナーは、FDA 準拠、BPA フリー、抗菌性でなければなりません。これらの要件により、材料の選択が大幅に制限され、基本的な耐水性テストに合格する可能性のある多くの低コストの代替品が除外されます。

ステッチクーラーが失敗する場所とその構造的な理由

手頃な価格のソフトクーラーで最もよくある故障箇所は断熱フォームでもジッパーでもありません。それは内装ライナーパネル間の継ぎ目です。その理由を理解するには、縫製が防水素材に実際にどのような影響を与えるかを調べる必要があります。

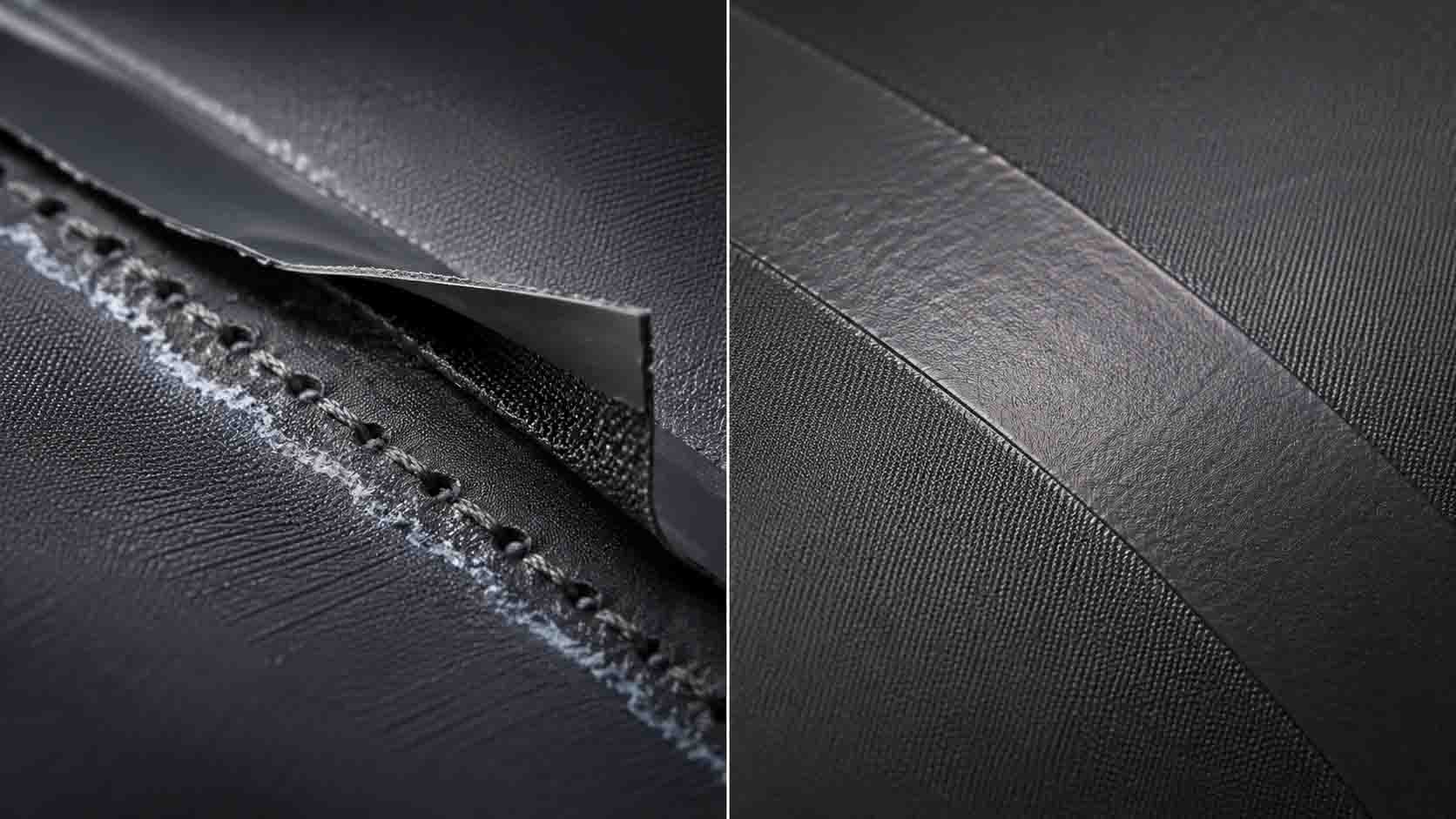

工業用ステッチでは、生地パネルに高密度で針を通すことで生地パネルを接合します。針が通過するたびに防水膜に穴が開きます。一般的な縫い目では、縫い目の長さ 1 メートルあたり、このような穴が数百個発生することがあります。メーカーはこの問題に対処するために、ステッチの上にシームテープを貼り、穴を覆い、一時的に防水性を回復させます。

この問題は時間の経過や使用上のストレスによって発生します。溶けた氷水がライナーの継ぎ目に接触すると、一定の静水圧が発生します。荷物を積んだバックパックを運ぶ際の屈曲サイクルにより、テープの接着端が繰り返し変形します。日光への曝露や温度サイクルにより、テープの接着力が徐々に低下します。最終的には、角や端でテープが浮き上がり、その下の針穴から水が浸み込み、ライナーが漏れます。壊滅的ではありませんが、持続的に、食料品の袋がダメになったり、日帰り旅行で電子機器のパックが水浸しになるような形で漏れます。

これは建設方法の構造的な結果であり、品質管理の欠陥ではありません。シームテープを使用したステッチ構造により、初期耐水性テストに合格する製品を製造できます。何年にもわたる実際の使用にわたってその性能を維持する製品を確実に製造することはできません。

高周波溶接: 継ぎ目破壊モードをどのように解消するか

高周波 (HF) 溶接 (RF 溶接とも呼ばれます) は、継ぎ目の内容を変更することで継ぎ目の問題を解決します。

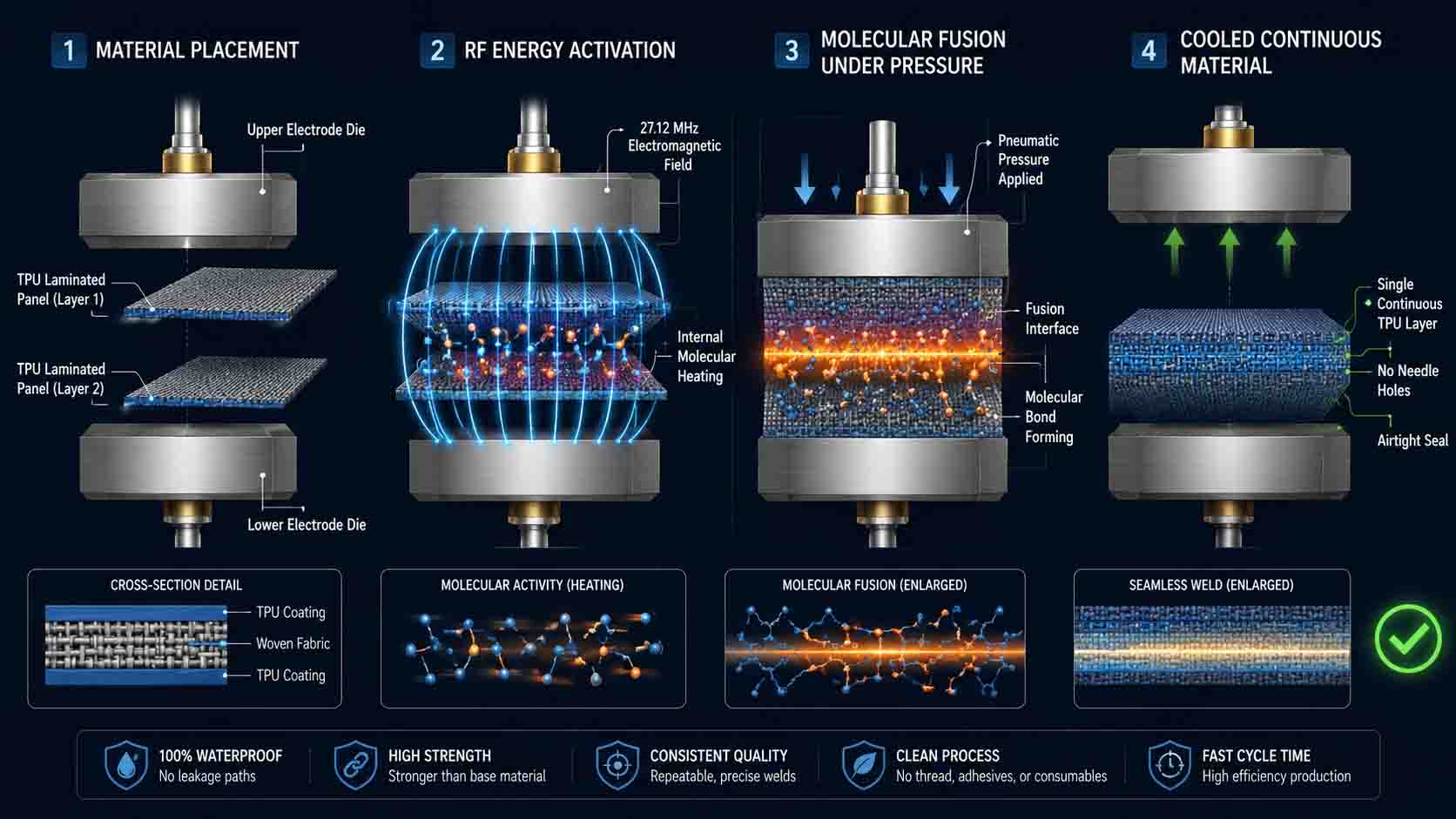

HF 溶接では、2 枚の TPU パネルを糸で機械的に固定するのではなく、27.12 MHz の電磁エネルギーを使用して、接合部分の TPU 素材内部に熱を発生させます。交流電磁場により、TPU 内の極性分子が急速に振動し、内部摩擦と熱が発生します。同時に加えられる空気圧の下で、2 つのパネル間の界面の材料が融合温度に達し、層が分子レベルで融合します。

電磁場が除去され、持続的な圧力下で材料が冷却されると、2 つのパネルは溶接ゾーンで 1 つの連続した材料片になります。針穴も糸もテープも何もかかっていません。継ぎ目は密閉されておらず、独立した構造としては存在しません。 HF 溶接ソフトクーラーの内部ライナーは、事実上単一の防水容器です。

実際的には、溶けた氷水が浸透経路のない表面に置かれることを意味します。テープの端を持ち上げる必要がなく、圧力がかかってステッチ穴を開ける必要がなく、製品の耐用年数にわたって縫い目の性能が徐々に低下する劣化メカニズムもありません。製品出荷日に保水している溶接部は、母材に物理的な損傷がなければ、2年後も同様に保水します。

この構造方法により、溶接されたライナーを補完する気密ジッパー システムの統合も可能になります。適切に指定された防水ジッパーを HF 溶接ボディと併用すると、その結果、クーラーが横倒しになったり、逆さになったり、水没したりしても漏れることがなくなります。これは、慎重に扱ったからではなく、構造的に水が出る経路がないためです。

臨床検査: 性能に関する主張がどのように検証されるか

材料の仕様と構造方法は、原理的にクーラーバックパックがどのような機能を備えているかを決定します。臨床検査では、特定の製品が実際にその潜在能力を発揮するかどうかが判断されます。プレミアム ソフト クーラーの場合、3 つのテスト プロトコルが最も重要です。

氷保持試験

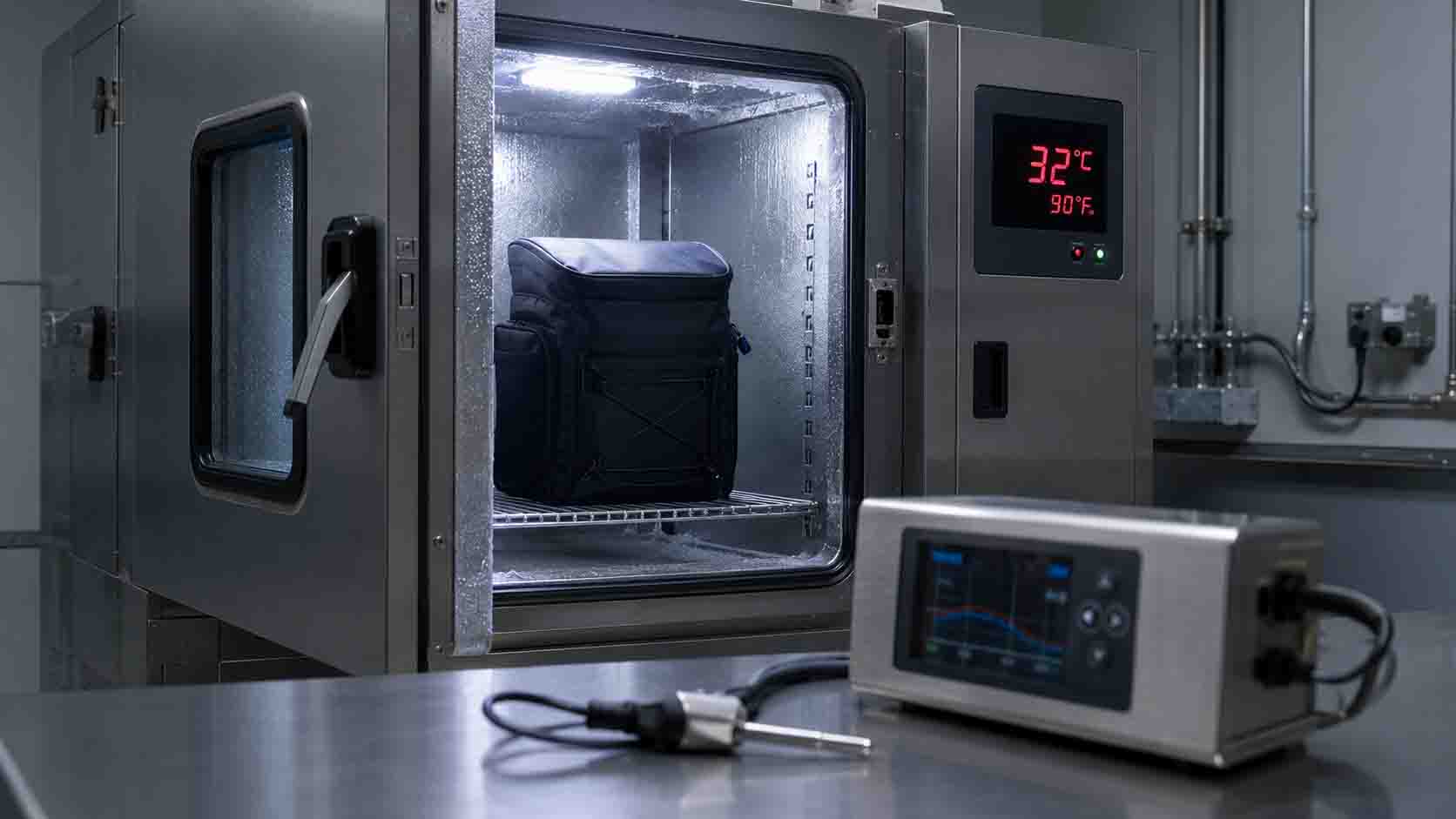

氷の保持力はクーラーの中心的な性能であり、テストの実行方法に非常に影響されます。有意義なテストでは、負荷の高いクーラーを温度管理されたチャンバー内に置き、周囲温度 (通常、夏のピーク条件をシミュレートして 90°F (32°C) 以上) を維持し、固い氷がどのくらいの期間維持されるかを測定します。独立気泡フォーム断熱材と HF 溶接シームおよび気密クロージャを組み合わせたプレミアム構造は、フォームの厚さと初期の氷の荷重に応じて、これらの条件下で一貫して 48 ～ 72 時間の氷保持を実現します。周囲温度が低い場合、または予冷されたチャンバーを使用して実行されたテストでは、実際の屋外での使用を反映していない長い数値が生成されます。

静水圧試験

圧力下での継ぎ目の完全性は、密閉されたクーラーを指定された内部圧力 (Bar 単位で測定) まで膨張させ、継ぎ目ゾーンや閉鎖システムから空気が漏れないことを確認することによってテストされます。 1.0 Bar テストは、10 メートルの水柱の静水圧に相当し、水没の可能性を含む本格的な屋外での使用を目的とした製品に適した基準です。 IPX7 (1 メートルで 30 分間の浸水) および IPX8 (1 メートルを超える継続的な浸水) 定格は、自己認証ではなく、チャンバーテストによって検証する必要があります。 HF 溶接シームは一貫して 1.0 Bar を維持します。テープで縫い合わせた縫い目は、通常、同じテストプロトコルの下で 0.1 ～ 0.3 Bar の間で不合格になります。

落下および荷重試験

氷、食べ物、飲み物をすべて詰め込んだソフトクーラーバックパックの重さは 15 ～ 20 kg になります。ハーネス システム、ショルダー ストラップの取り付けポイント、およびキャリー ハンドルはすべて、通常の使用中に大きなストレスを受けており、そのストレスは溶接またはステッチの取り付けポイントに集中します。荷重テストでは、キャリー システムに最大定格重量容量を適用し、繰り返しの落下サイクルにさらして、現場での使用中に取り付けポイントが故障しないことを確認します。このテストは、HF 溶接されたハンドルとストラップの取り付け部分で特に重要です。この場合、生地とハードウェアの接合部にステッチによる補強を行わずに、溶接ゾーンで耐荷重ハードウェアを保持する必要があります。
